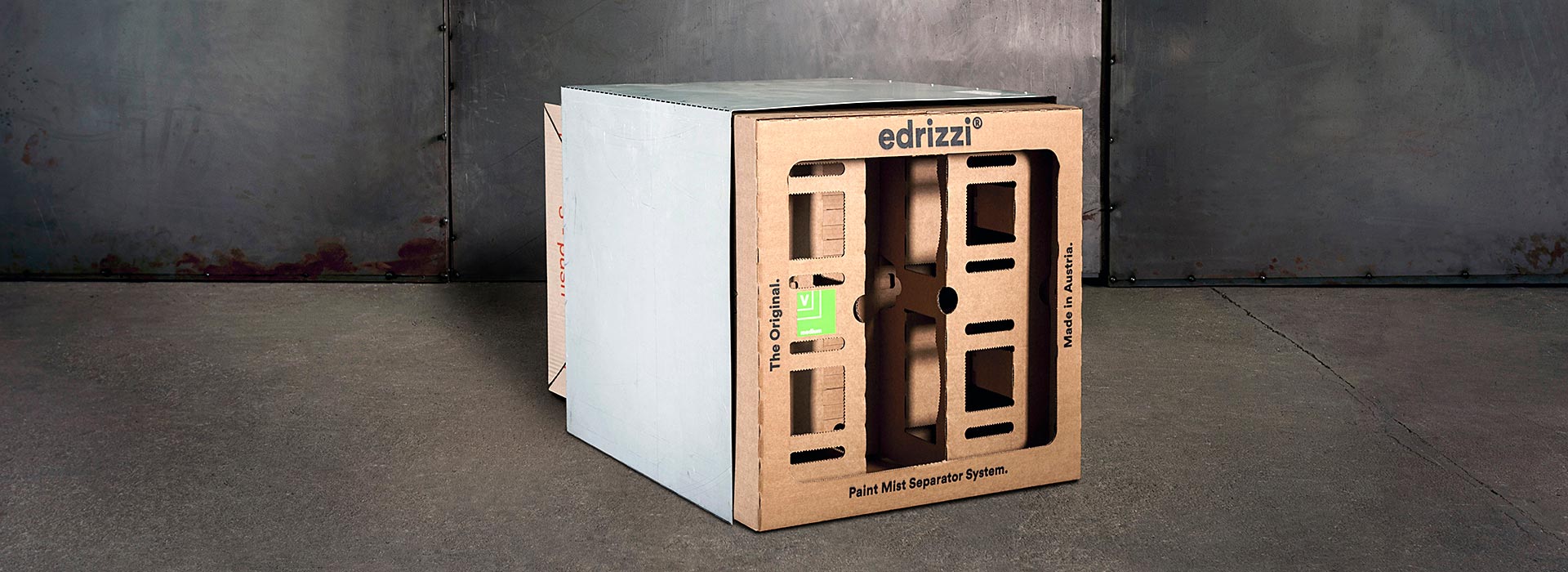

edrizzi® Vario im Einschubelement

Einschubelemente

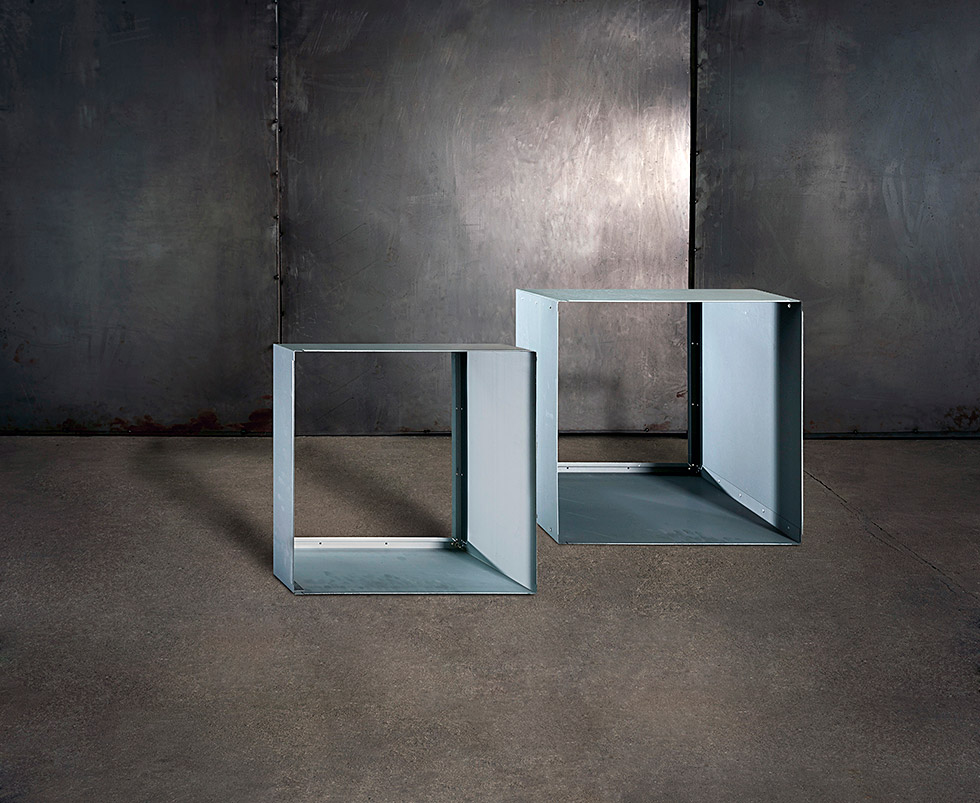

edrizzi® Einschubelemente

Die edrizzi® Einschubelemente E 300 und E 500 dienen als Stützkonstruktion für die edrizzi® Vario Farbnebelabscheider 300 und 500 und manche Anwendungen der Nachfilterung. Mit diesen Elementen können die edrizzi® Boxen einfach und schnell – entsprechend den Maßsprüngen – zu einer Abscheidewand beliebiger Größe kombiniert werden. Die Einschubelemente werden aus verzinktem Stahlblech oder auf Wunsch aus Edelstahl gefertigt.


Die Einschubelemente mit dem edrizzi® Vario können in Lackierkabinen mit einer horizontalen oder vertikalen Lüftung bzw. einer Kombination von beiden eingesetzt werden. Ebenso können sie in Schräglage oder im Unterflurbereich montiert werden. Eine einfache Nachrüstung an bestehende Systeme ist möglich.

Das Einschubelement E 500 in Kombination mit edrizzi® Vario 500 medium und der Nachilterung NFEWP01.

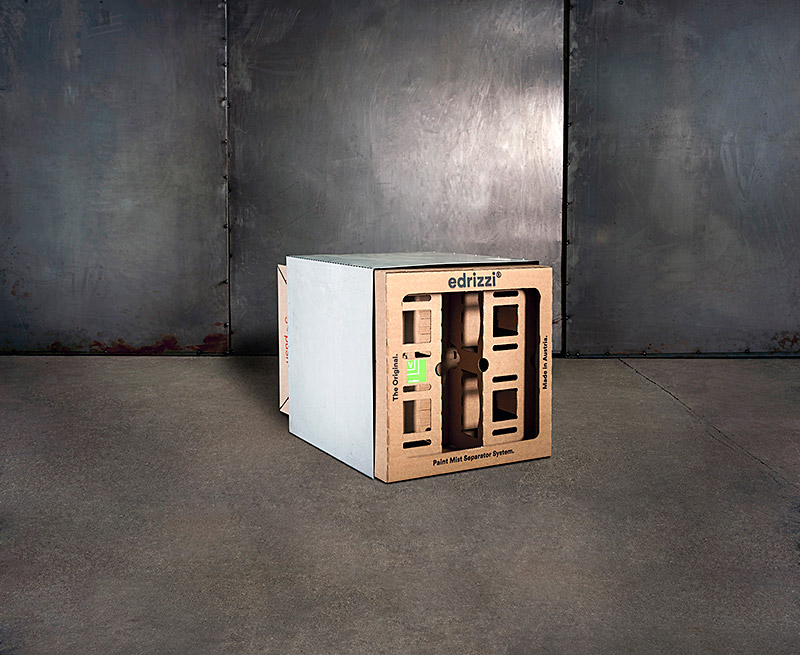

edrizzi® Vario Fine Farbnebelabscheider in Einschubelement
edrizzi® Einschubelement E300
E300
edrizzi® Einschubelement E500
E500

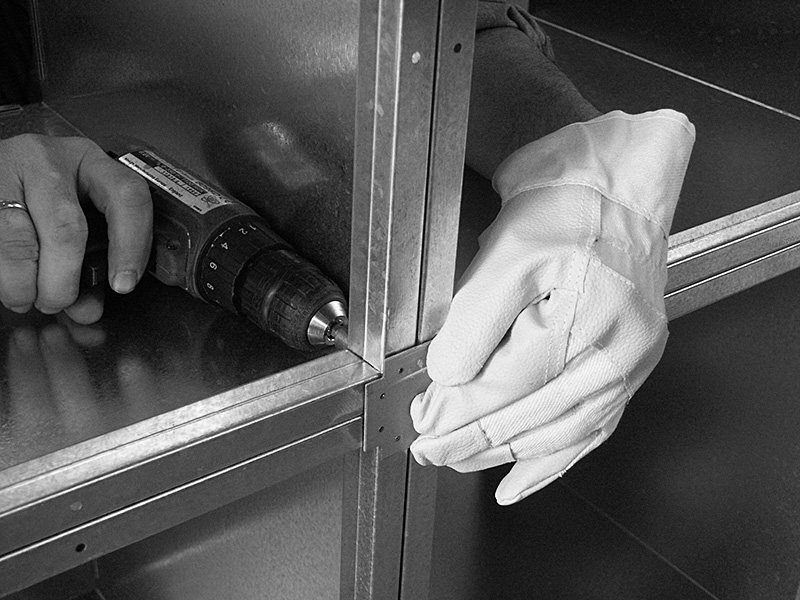

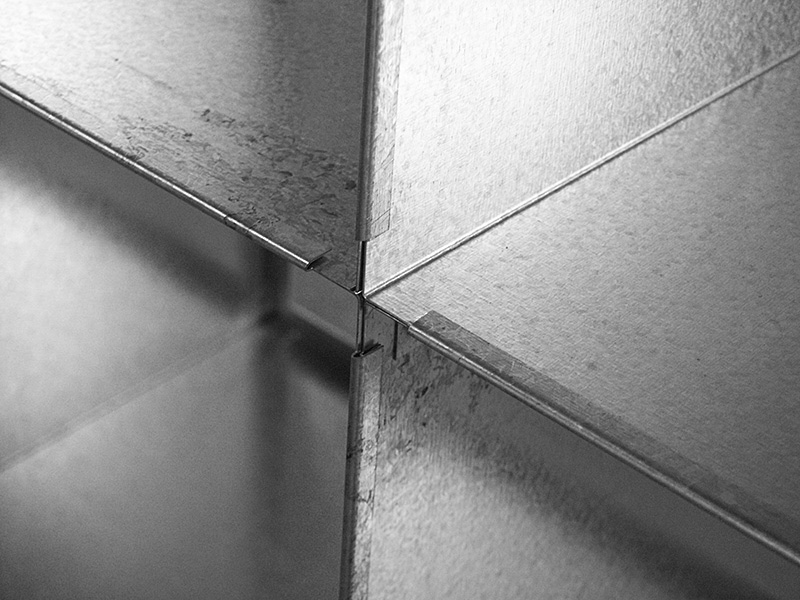

edrizzi® Assembly slide in Element

Zusammenbau
Einschubelemente

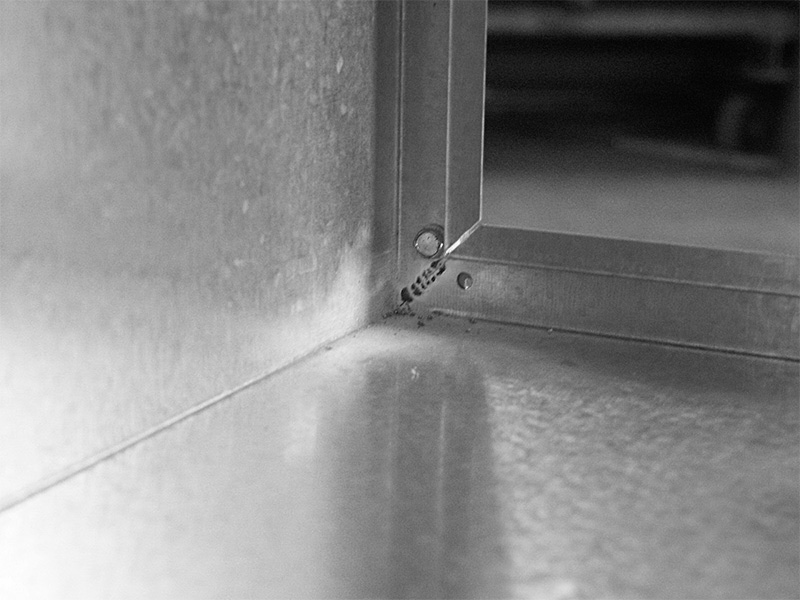

edrizzi® Assembly slide in Element

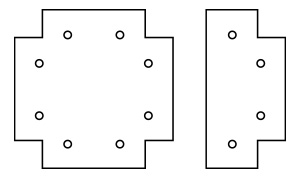

Montage Knotenbleche
(ganz / halb)

edrizzi® Assembly slide in Element

Mit diesen Elementen können die edrizzi® Boxen einfach und schnell – entsprechend den Maßsprüngen – zu einer Abscheidewand beliebiger Größe kombiniert werden.

Abmessungen (mm)

Abmessungen Einschubelement E500 Front
Front, E500

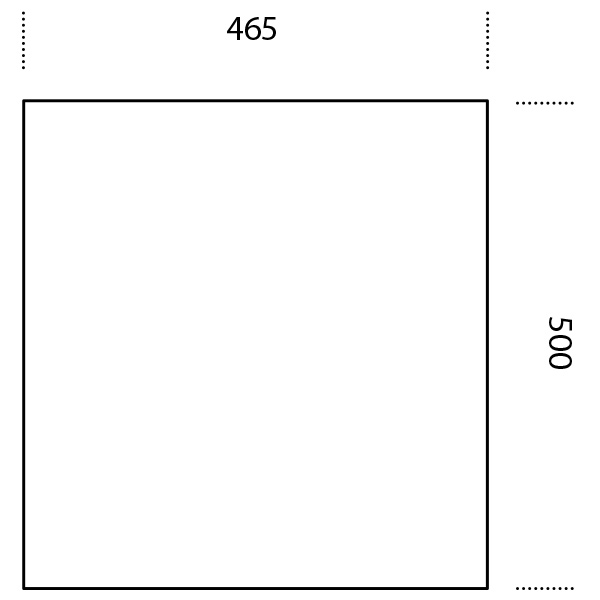

Abmessungen Einschubelement E500 Seite
Seite, E500

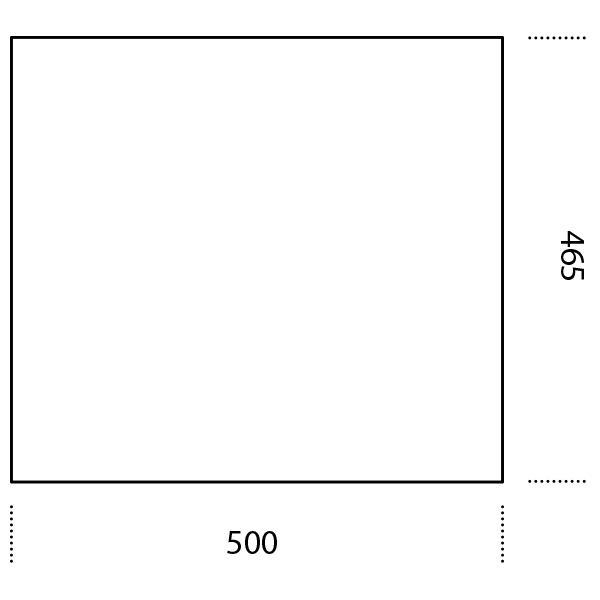

Abmessungen Einschubelement E500 Oben
Oben, E500

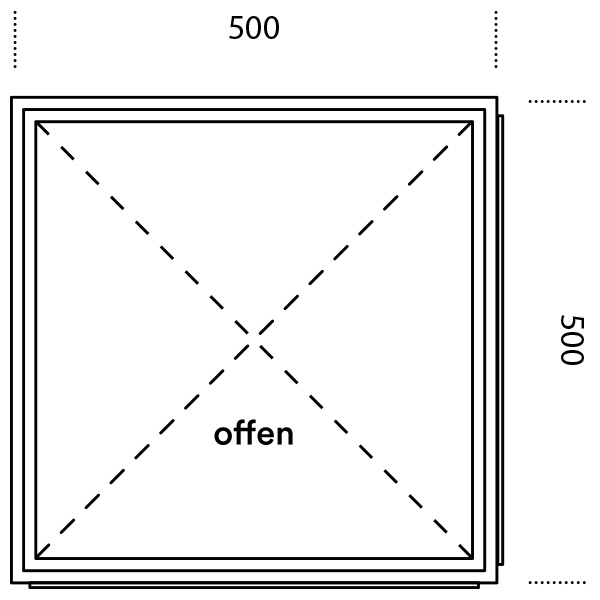

Abmessungen Einschubelement E300 Front
Front, E300

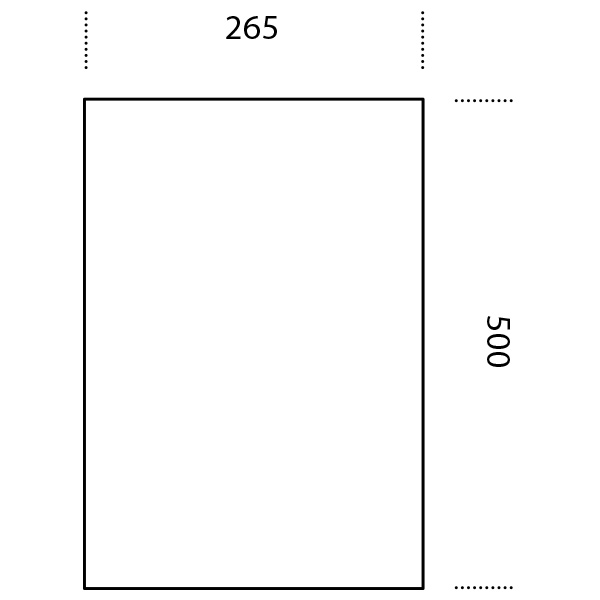

Abmessungen Einschubelement E300 Seite
Seite, E300

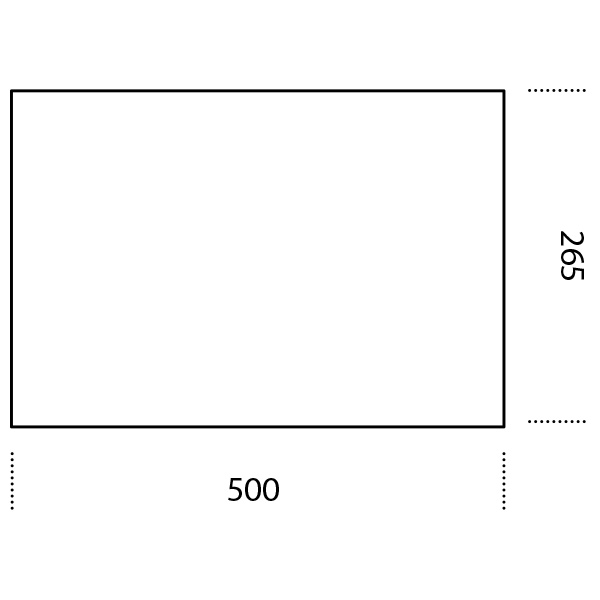

Abmessungen Einschubelement E300 Oben
Oben, E300

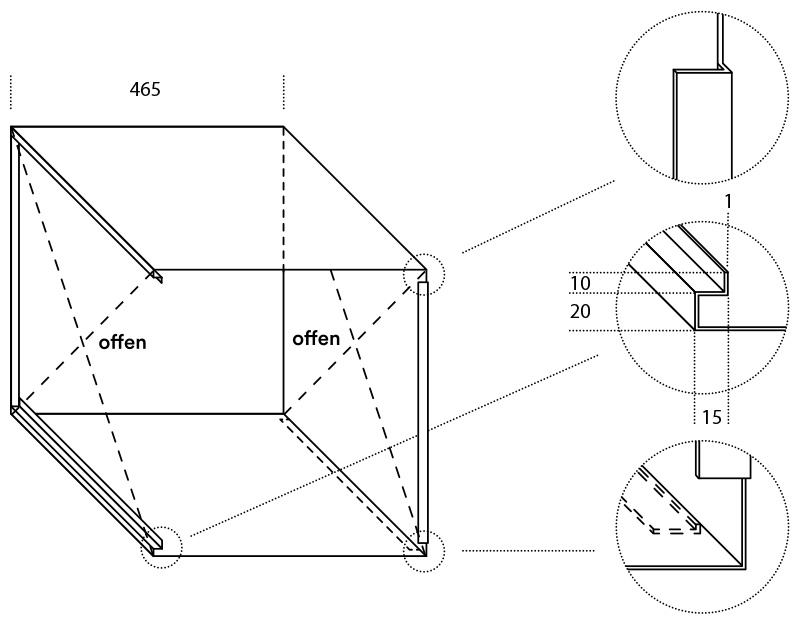

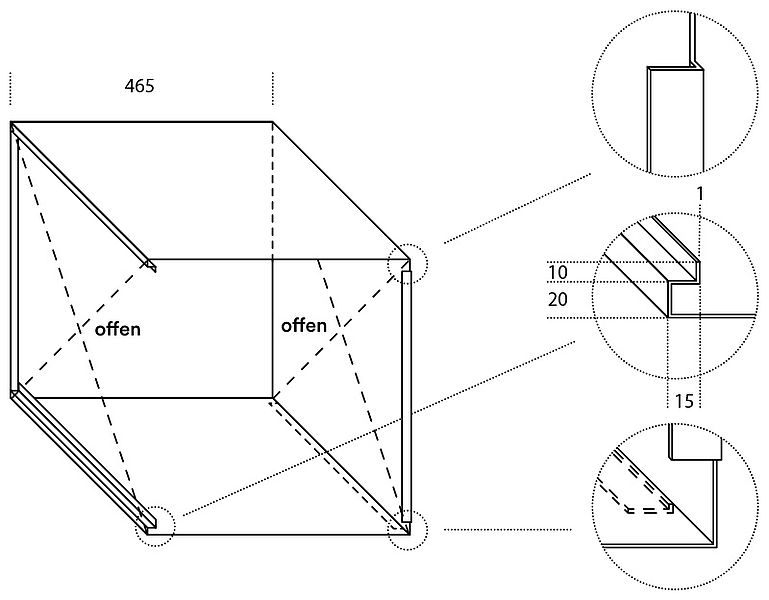

Abmessungen Einschubelement

Hinweis

  • Maßtoleranz +0 mm / -1 mm
  • Materialdicke 1 mm
  • Material E 300 & E 500 Stahlblech verzinkt
