Refiltros

El refiltro completa el sistema edrizzi® y se diseña en base a la aplicación en la que se utilizará. El refiltro se coloca como segundo nivel de filtración después de las cajas edrizzi® para capturar y retener el polvo fino de la extracción de aire. Se emplean en las zonas donde se aplican medios de pulverización que precisan el uso de filtración secundaria.

Las cajas de refiltro edrizzi® se suministran con una manta filtrante Paint-stop de serie. En función de las exigencias se pueden emplear otros materiales de filtración.



Los sistemas edrizzi® y ULF y edrizzi® y ABRO son especialmente eficaces y una solución de refiltro totalmente automatizada. Las soluciones especiales se pueden desarrollar y probar en nuestro propio centro técnico.

Tipos de filtro secundario



Pulse sobre el símbolo para obtener información detallada.

edrizzi® NFE02
NFE02

edrizzi® CUBE01
CUBE01

edrizzi® NFEWP01
NFEWP01

edrizzi® NFEWP02 NFEWP03
NFEWP02, NFEWP03





NFE02

Refiltro reutilizable, montaje frontal



NFE02 ofrece una solución de refiltro para las instalaciones en las que solamente se puede introducir el refiltro desde el frontal. El marco de soporte de los elementos refiltro edrizzi® son fabricados en chapa de acero galvanizado. En ese soporte se sujeta una manta filtrante.



Los soportes de refiltro se colocan por la parte delantera de los soportes edrizzi® 500 o 300. Tras la saturación el soporte del refiltro se puede extraer, dotar de una nueva manta y volver a introducir.

edrizzi® Nachfilterung NF02

Construcción

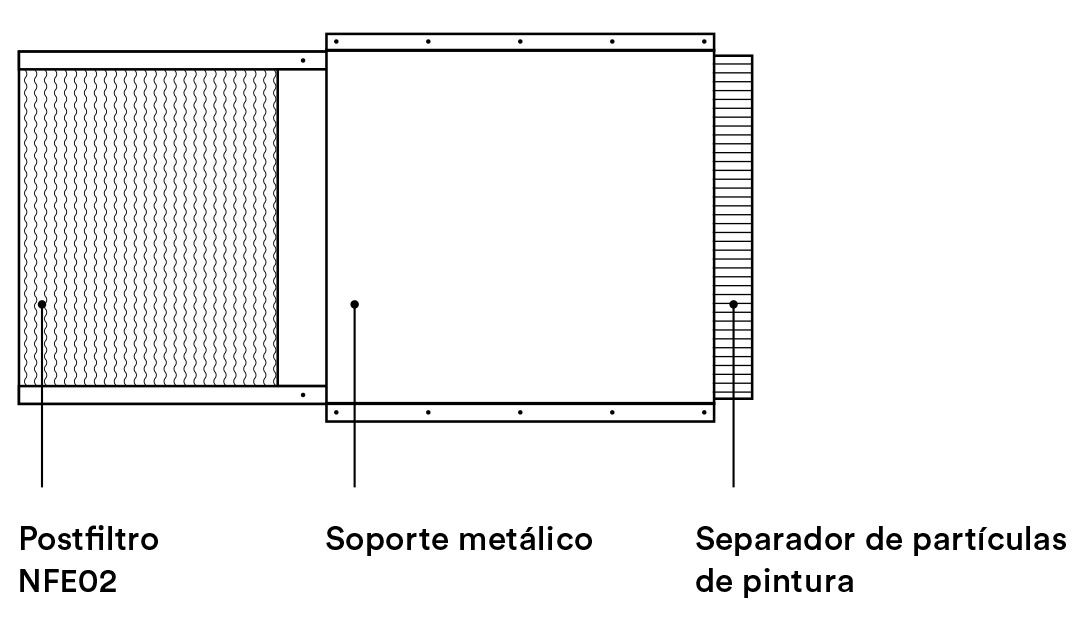

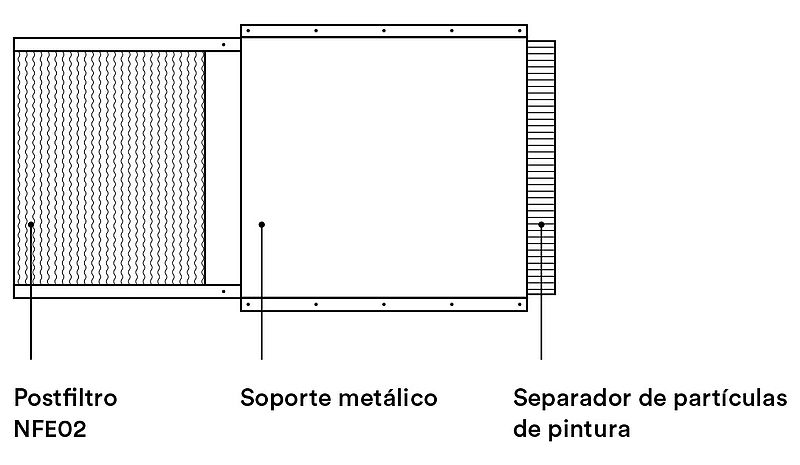

Construcción refiltros NFE02

El refiltro se puede combinar con un soporte insertable z el separador de partícula de pintura edrizzi® a una profundidad de 500 o 300.

Dimensiones (mm)

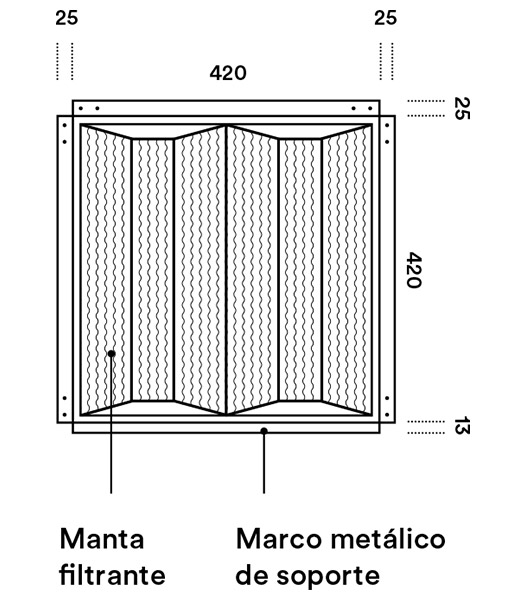

Dimensiones frente refiltro NFE02
Dimensiones ladro refiltro NFE02

Comentario

  • Tolerancia de medidas +2 mm / –2 mm
  • Grosor del material 1 mm
  • Material Chapa de acero galvanizada

La superficie de filtración NFE02 corresponde a 0,77m2/elemento refiltro.



Los diversos materiales para emplear en los refiltros edrizzi® se adaptan al tipo de superficie utilizado.

CUBE01

Postfiltro desechable de cartón ondulado

La superficie filtrante de CUBE01 asciende a 1180 × 420 mm y se puede equipar con cualquier medio de filtración. CUBE01 dispone de una zona de reposo del aire integrada de 400 mm de profundidad en una cámara. La caja del filtro de cartón se sujeta en el elemento introductorio con un marco de chapa de acero galvanizada.

El cambio del filtro se puede realizar desde delante o desde detrás, dependiendo de las dos construcciones metálicas ofertadas. Gracias a su reducido peso el CUBE01 se maneja con facilidad, sobre todo al cambiar el puesto de pulverización en zonas altas y de difícil acceso. El CUBE01 y el marco introductor correspondiente se suministran desensamblados, planos y por lo tanto ocupando muy poco espacio.

edrizzi® Nachfilterung CUBE01

Construcción

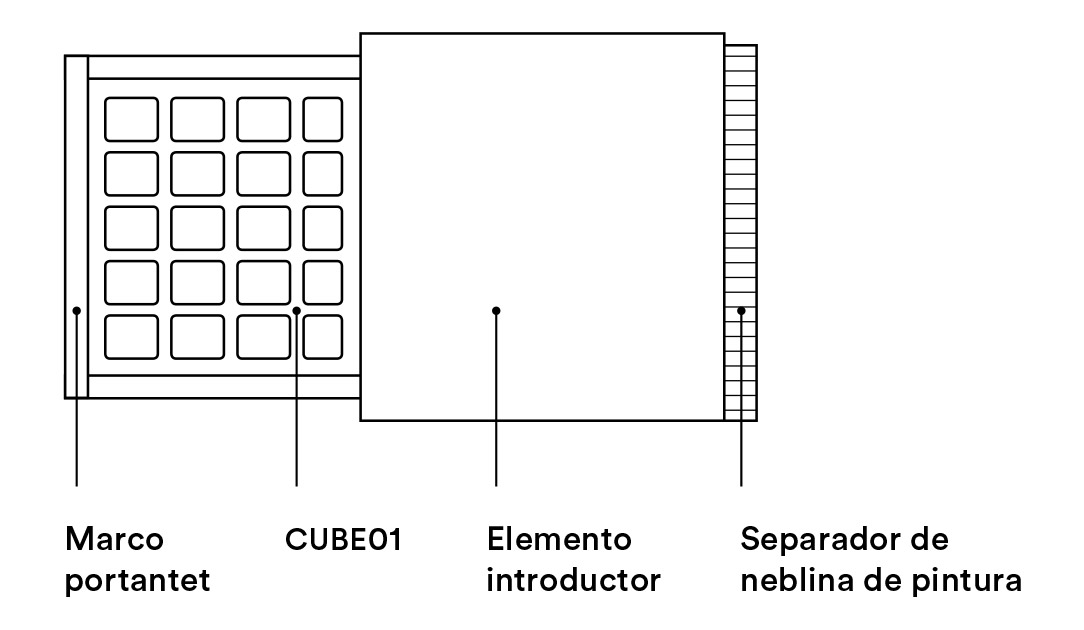

Construcción refiltros CUBE01

El postfiltro en el marco introductor se puede combinar con un elemento introductor y el separador de neblina de pintura de edrizzi® con un fondo de 300 o 500 mm.

Dimensiones (mm)

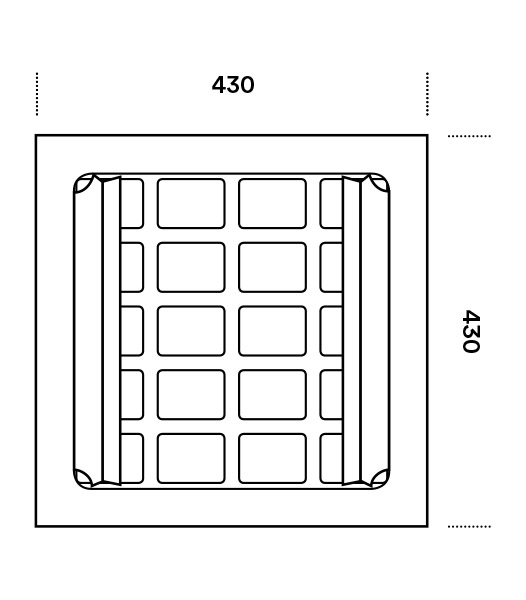

Dimensiones frente refiltro CUBE01

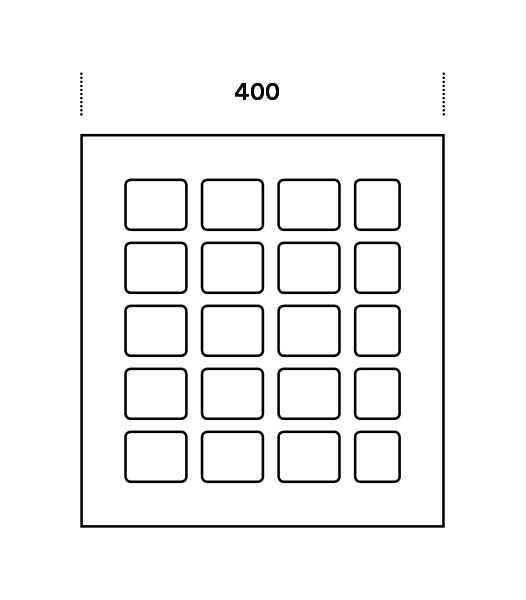

Dimensiones ladro refiltro CUBE01

Comentario

  • Tolerancia de medidas +2 mm / –2 mm
  • Grosor del material 1 mm
  • Material Chapa de acero galvanizada

La superficie de filtración el CUBE01 corresponde a 0,45 m2/elemento postfiltro.

Los diferentes materiales de filtración a colocar en los elementos de postfiltración de edrizzi® se adaptan al material de superficie empleado.

NFEWP01

Refiltro desechable desde la parte delantera



NFEWPO1 es la solución de refiltro para las instalaciones en las que solamente se puede introducir el refiltro desde la parte frontal. La caja de soporte del refiltro edrizzi® se fabrica en cartón ondulado ignífugo. Si la caja no está muy sucia se puede volver a utilizar. Para utilizar refiltro hay que montar un soporte metálico detrás del soporte de la caja edrizzi®.



El refiltro se puede combinar con un soporte metálico del separador de partículas de pintura edrizzi® una profundidad de 500 o 300.

edrizzi® Nachfilterung NFEWP01

Construcción

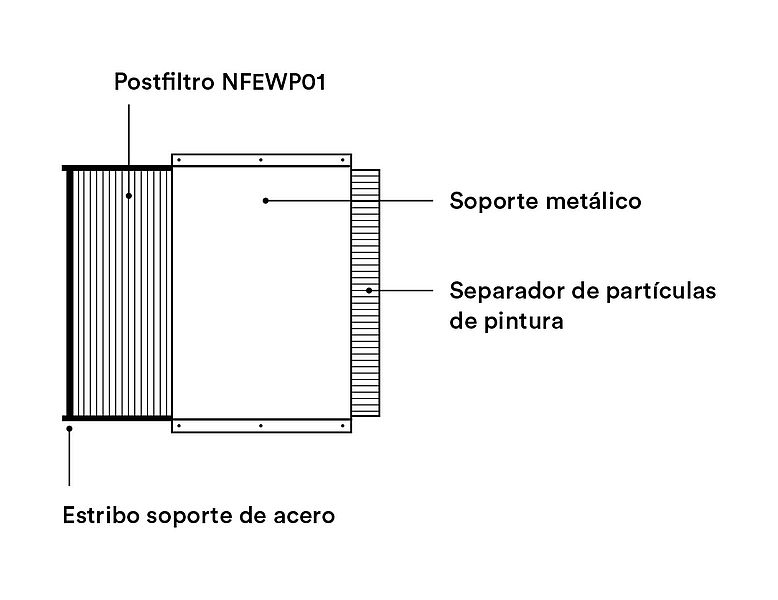

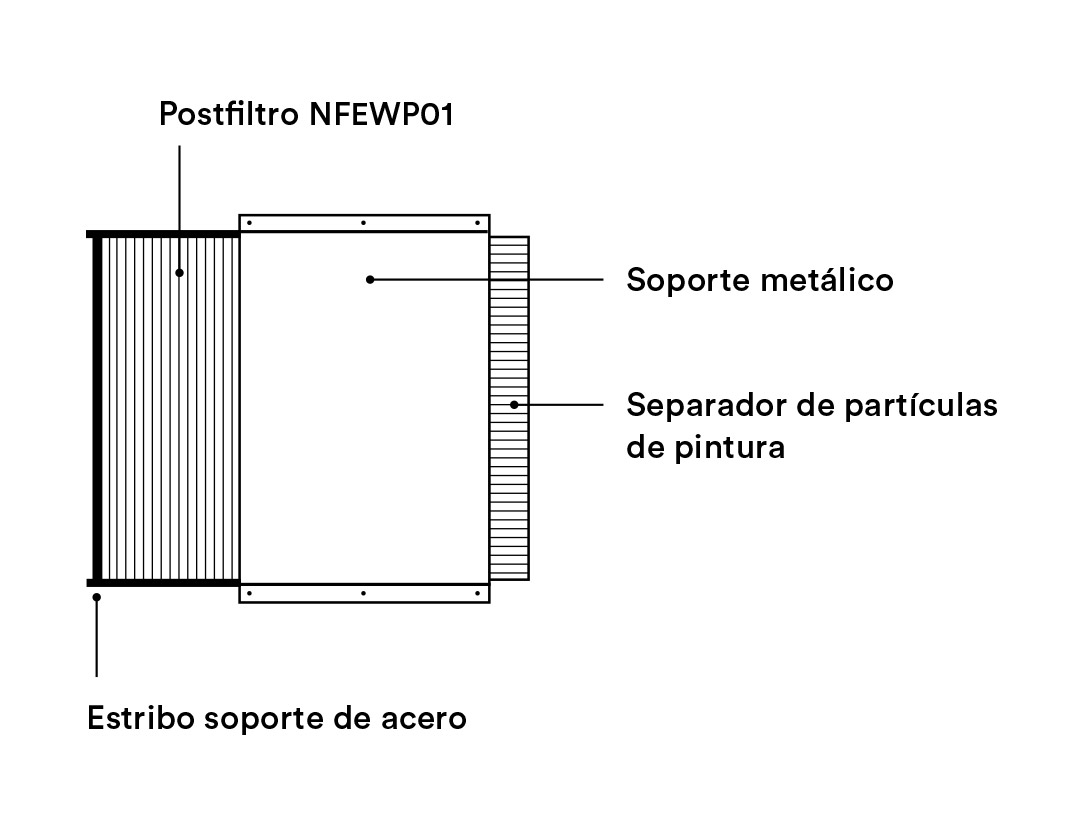

Construcción refiltros NFEWP01

El postfiltro se puede combinar con un elemento insertable z el separador de niebla de pintura edrizzi® a una profundidad de 300 o 500.

Dimensiones (mm)

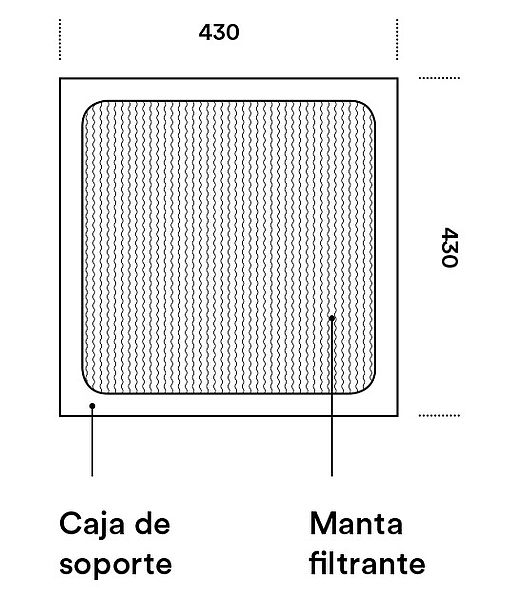

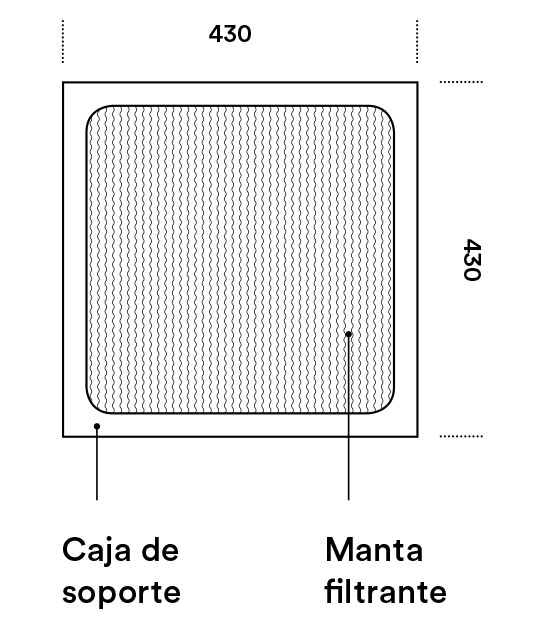

Dimensiones frente refiltro NFEWP01
Dimensiones lado refiltro NFEWP01

Comentario

  • Tolerancia de medidas +1 mm / –1 mm
  • Grosor del material 1 mm







La superficie de filtración corresponde a 0,19 m2 / soporte refiltro.

En función del tipo de superficie se emplean diferentes materiales filtrantes.

NFEWP02, NFEWP03

Refiltro para montaje en la parte trasera

El cambio se puede realizar por el lateral o en la parte trasera. La ventaja de este sistema es su cambio, que se realiza sin tener que tocar los boxes edrizzi® Vario. La caja de soporte del refiltro NFEWPO2 o NFEWPO3 se fabrica en cartón ondulado ignífugo y si no está muy sucia se puede reutilizar las veces que quiera.

Las cajas-soportes refiltro edrizzi® NFEWPO2 y NFEWP03 se introducen por una apertura lateral – por lo general por puertas laterales sobre las guías de inserción en forma de U. Tras su saturación esas variantes de refiltro se pueden sacar sin tener que tocar la caja edrizzi®, para sustituir con una manta filtrante nueva y volver a insertarlas.

edrizzi® Nachfilterung NFEWP02 klein und NFEWP03 gross

Construcción (mm)

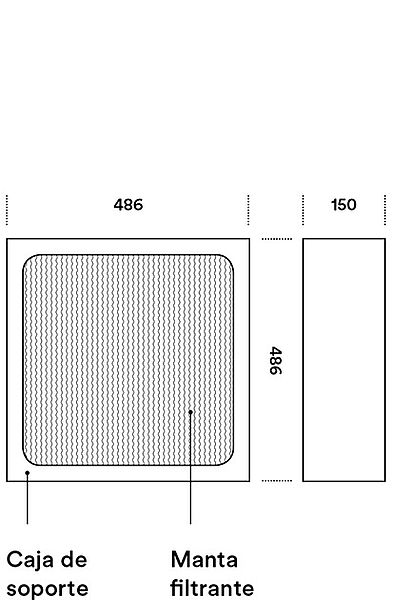

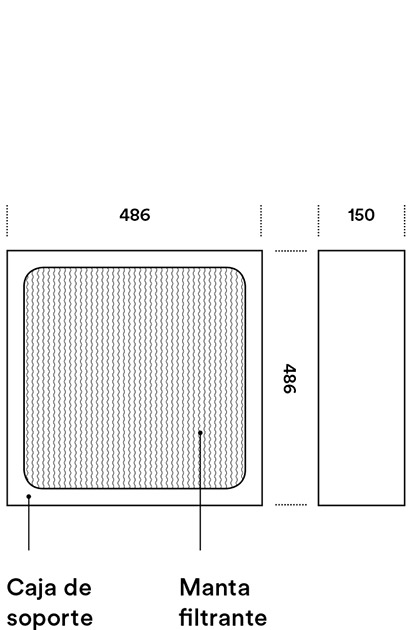

Dimensiones frente y lado refiltro NFEWP02

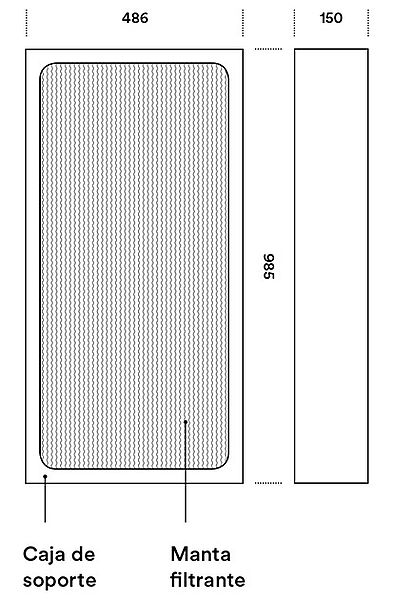

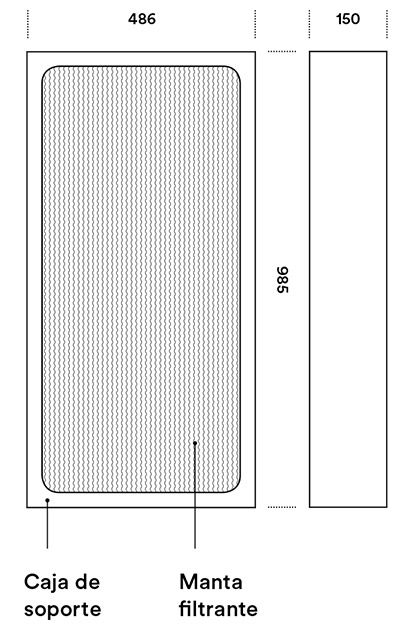

Dimensiones frente y lado refiltro NFEWP03

Comentario

  • Tolerancia de medidas +1 mm / –1 mm
  • Grosor del material 1 mm



Superficie filtrante NFEWP02 valer 0,22 m²/ postfiltro.
Superficie filtrante NFEWP03 valer 0,46 m²/ postfiltro.


En función del material de la superficie se emplean diferentes materiales filtrantes

Montaje

edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP02 und NFEWP03 mit Patronenabreinigung



El acceso lateral es idóneo para cambiar los refiltros de forma independiente de las cajas edrizzi®.



En esta planta de presentación en el Centro técnico de edrizzi® se ha colocado adicionalmente una
limpieza automática de cartuchos como segundo filtro secundario.





edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP03

Los refiltros múltiples edrizzi® se montan en la cámara de extracción aire después de la caja edrizzi®.
