edrizzi® Nachfiltervarianten

Utószűrő-változatok

Az utószűrés teszi teljessé az edrizzi®-rendszert, melyet az alkalmazási esetnek megfelelően tervezünk. Az utánszűrést az edrizzi®-dobozok után második szűrőfokozatként, a kimenő levegőből a finom por leválasztására alkalmazzuk. Mindenhol használatos, ahol olyan szórási közeget használnak, ami megköveteli az utószűrés használatát.



Széria felszereltségként a cserélhető edrizzi® utószűrő-elemeket Paint Stop szűrőlappal szállítjuk. A követelményeknek megfelelően más szűrőanyagok is használhatók. Különösen hatékony, teljesen automatikus utószűrő-megoldások a patronos letisztítás és az edrizzi® és ULF, valamint edrizzi® és ABRO rendszerek.



A különleges megoldásokat a ház saját technikumában lehet fejleszteni és tesztelni.

Utószűrő típusok



Részletes információkért kattintson a szimbólumra

edrizzi® NFE02
NFE02

edrizzi® CUBE01
CUBE01

edrizzi® NFEWP01
NFEWP01

edrizzi® NFEWP02 NFEWP03
NFEWP02, NFEWP03





NFE02



Többször használható utószűrés frontbeépítéssel



Az NFE02 kínálja az utószűrés megoldásait azokhoz a berendezésekhez, ahol az utószűrés beépítése csak elölről lehetséges. Az edrizzi® utószűrő elem felvevő keretét horganyzott acéllemezből gyártják. Ebbe a keretbe kerül befeszítésre egy szűrőlap.



Az utószűrő elemeket az edrizzi® 500 vagy 300 betolható elemek frontnyílásán keresztül helyezik be. A telítettség után az utószűrő elemet ki lehet szerelni, új szűrőlappal ellátni és ismét beépíteni.



edrizzi® Nachfilterung NF02

Felépítés

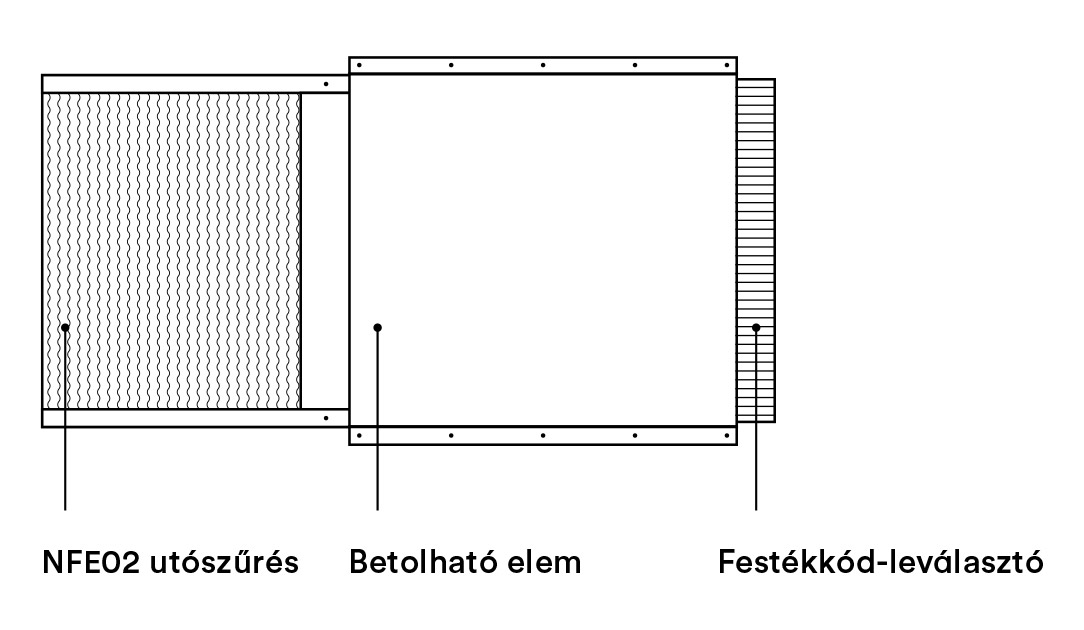

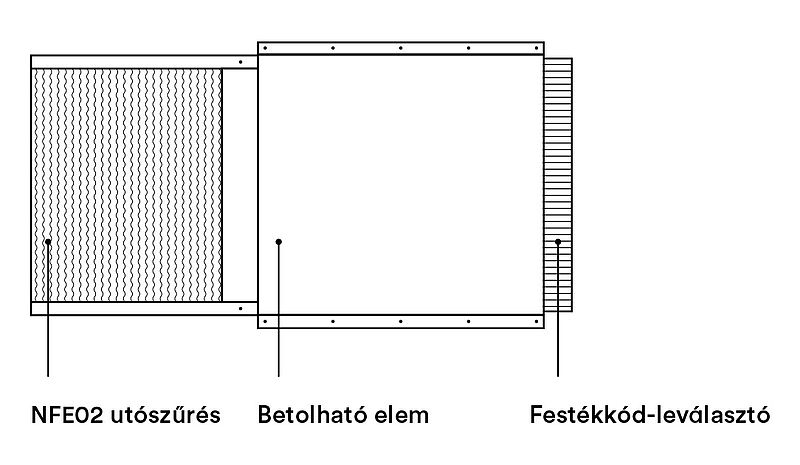

Felépítés utószűrő elemeket NFE02

Az edrizzi® utószűrőbe helyezhető különböző anyagokat a felhasznált felületi anyagokhoz illesztik.

Méretek (mm)

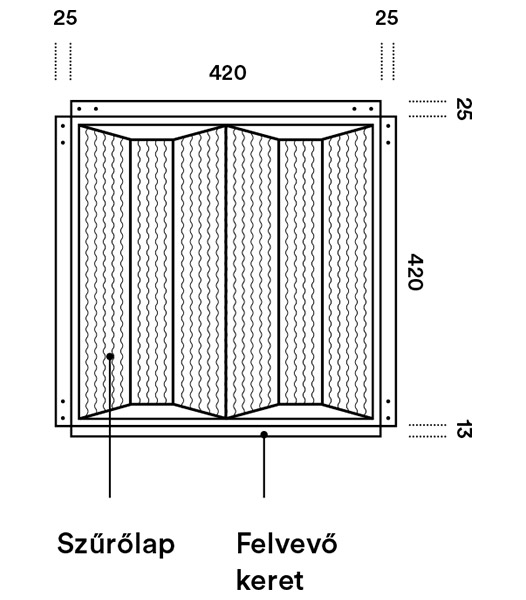

Méretek front utószűrő elemeket NFE02
Méretek oldal utószűrő elemeket NFE02

Tájékoztatás

  • Mérettűrés +2 mm / –2 mm
  • Anyagvastagság 1 mm
  • Anyag horganyzott acéllemez



Az NFE02 szűrőfelülete szűrőelemenként megfelel 0,77 m2-nek



Az edrizzi® utószűrő elemekbe helyezhető különböző anyagokat a felhasznált felületi anyagokhoz illesztik.



CUBE01

Egyutas utószűrő hullámkarton papírból

A CUBE01 szűrőfelülete 1180 × 420 mm méretű, és bármely tetszőleges szűrőközeggel meg lehet tölteni. A CUBE01 rendelkezik egy 400 mm-es, egy kamrában lévő integrált levegő csillapító zónával. A kartonból készült szűrődoboz egy cinkelt acéllemezből készült kerettel van a betoló elemhez rögzítve.

A szűrőcsere elölről és hátulról is történhet, a két felajánlott fémkonstrukciótól függően. A CUBE01-t a csekély súlya miatt egyszerű kezelni, különösen a nehezen hozzáférhető helyeken történő cseréknél, és a permetező állás magas pontjainál. A CUBE01, valamint a hozzátartozó betoló keret kiszállítása szétszerelt állapotban, laposan történik, ami ezáltal különösen költségkímélő.

edrizzi® Nachfilterung CUBE01

Felépítés

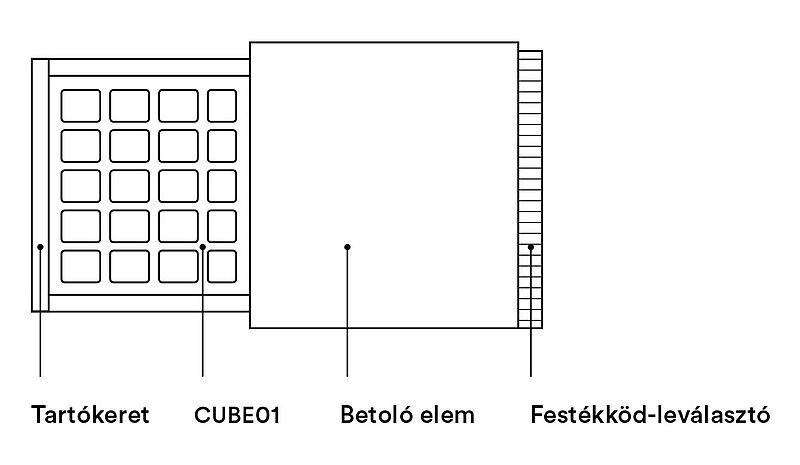

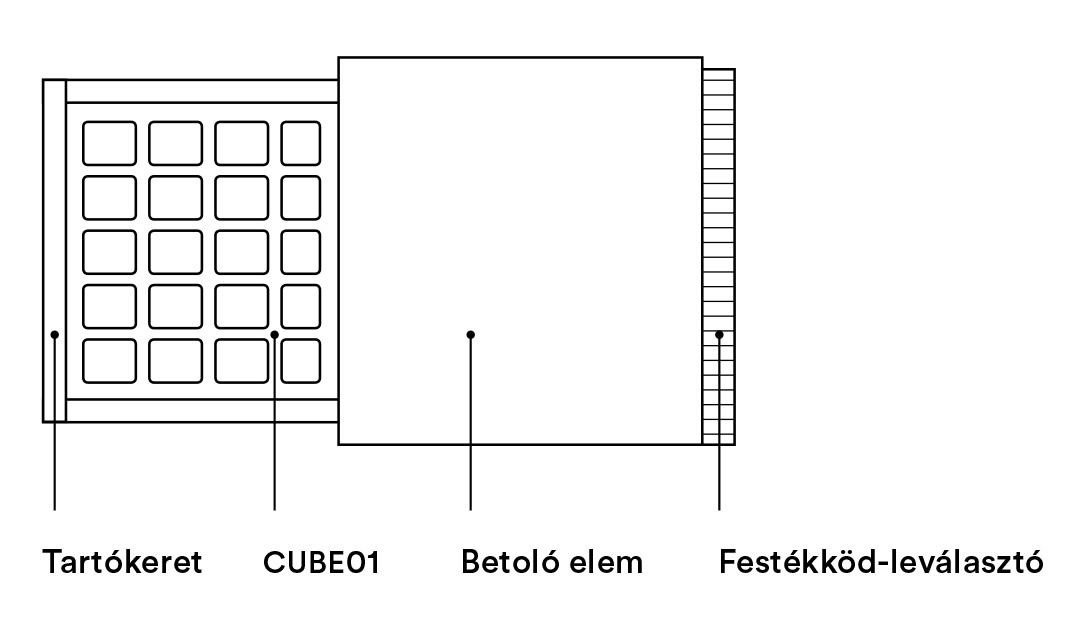

Felépítés utószűrő elemeket CUBE01

Az utószűrő a betoló keretben kombinálható egy betoló elemmel és az edrizzi® festékköd-leválasztóval 300 vagy 500 mm-es mélységben.

Méretek (mm)

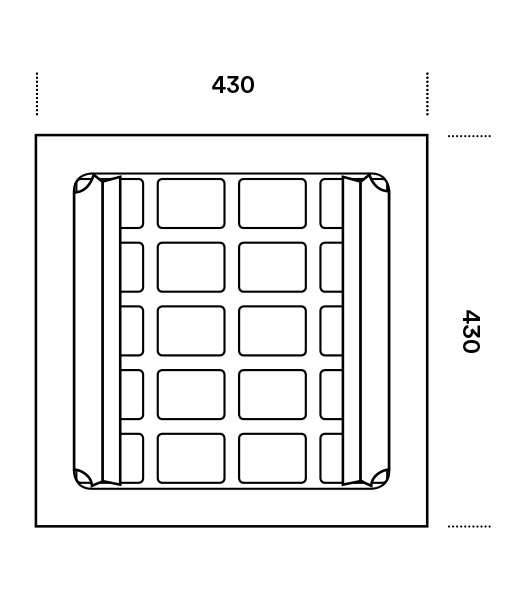

Méretek front utószűrő elemeket CUBE01

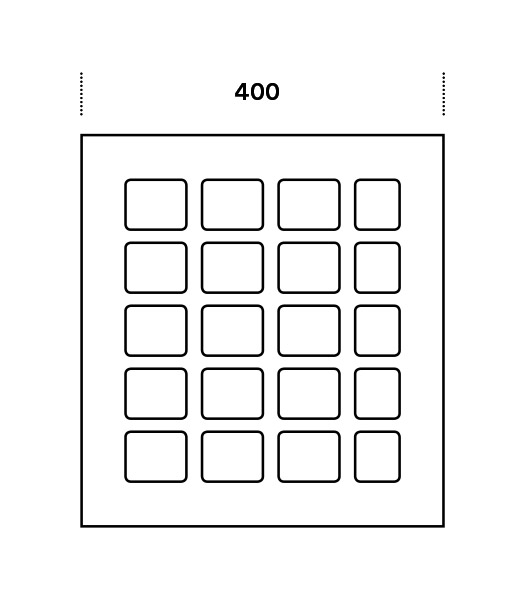

Méretek oldal utószűrő elemeket CUBE01

Tájékoztatás

  • Mérettűrés +2 mm / –2 mm
  • Anyagvastagság 1 mm
  • Anyag horganyzott acéllemez

A CUBE01 szűrőfelülete megfelel 0,45 m2/ utószűrő-elemnek.

A különböző szűrőanyagok az edrizzi® utószűrő-elemekbe történő beillesztéskor az alkalmazott felületi anyagokhoz kerülnek hozzáigazításra.

NFEWP01



Egyszer használatos utószűrő frontbeépítéshez



Az NFEWPO1 az utószűrő-megoldás azokhoz a berendezésekhez, melyeknél az utószűrő beépítése csak elölről lehetséges. Az edrizzi® utószűrő elem felvevő doboza tűzgátló hullámpapírból készül. Ezt, amennyiben a szennyeződés nem túl nagy, többször is fel lehet használni. Az utószűrő elem használatához egyszer fel kell szerelni egy tartókengyelt a betolható elemre.



Az edrizzi® utószűrő-elemet az edrizzi® 500 vagy 300 betolható elemek frontnyílásán keresztül lehet behelyezni.



edrizzi® Nachfilterung NFEWP01

Felépítés

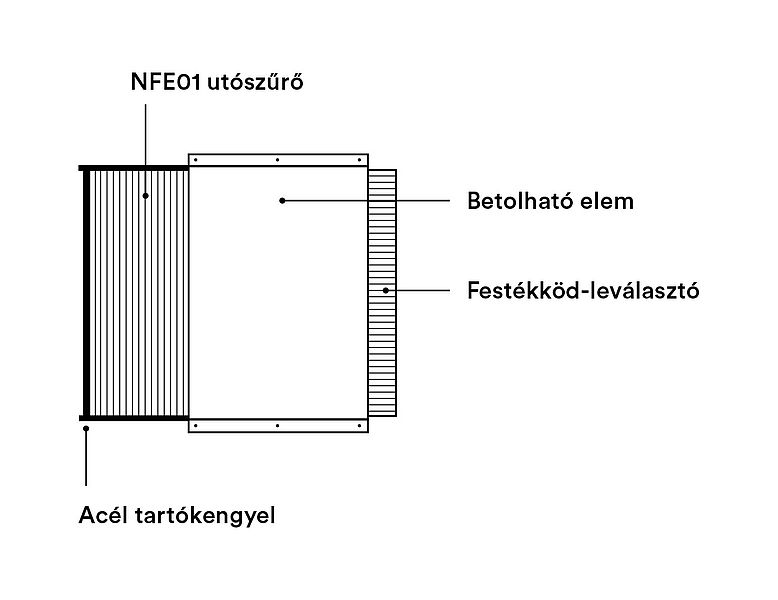

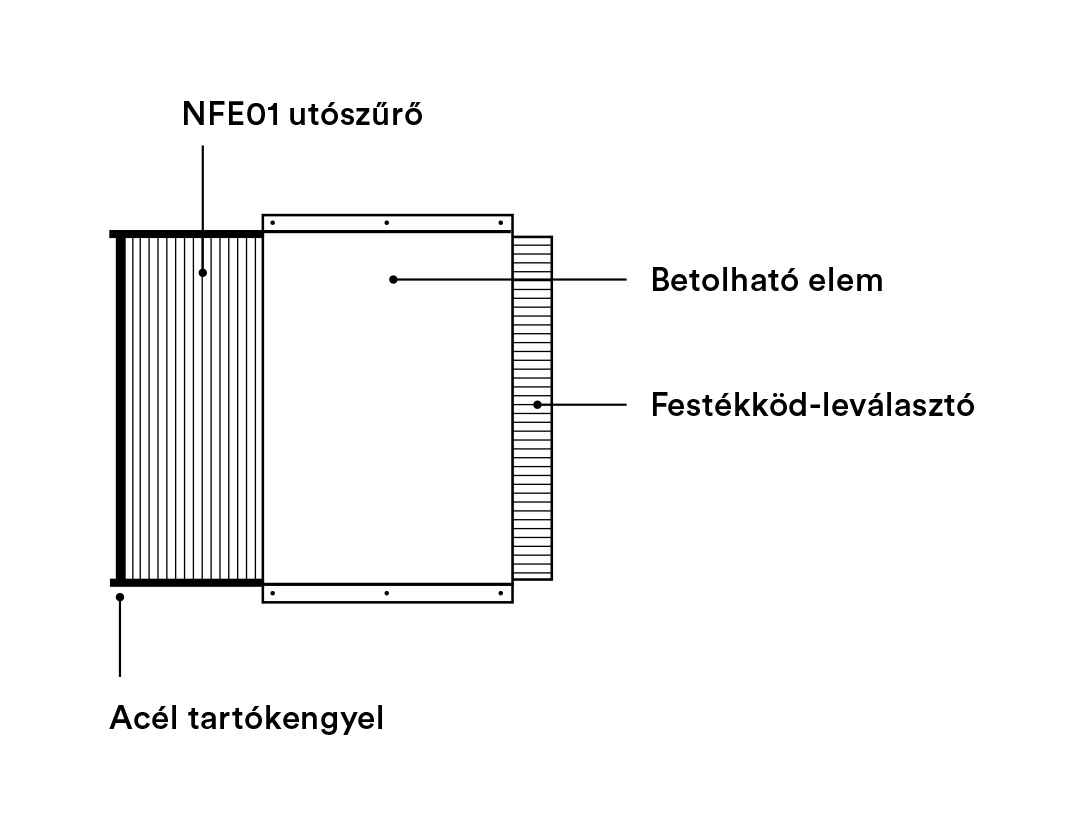

Felépítés utószűrő elemeket NFEWP01

Az edrizzi® utószűrőbe helyezhető különböző anyagokat a felhasznált felületi anyagokhoz illesztik.

Méretek (mm)

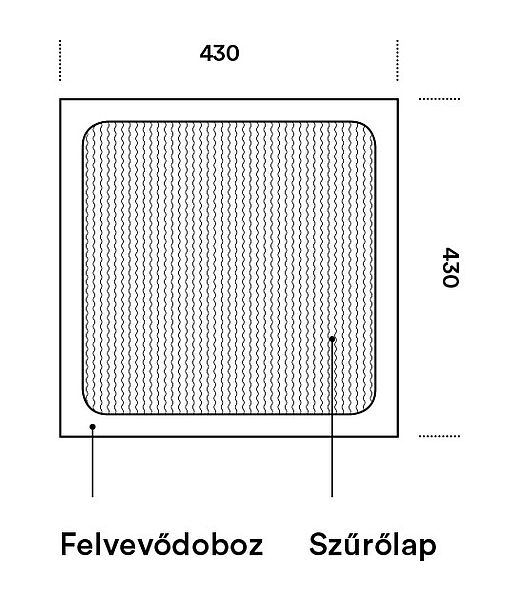

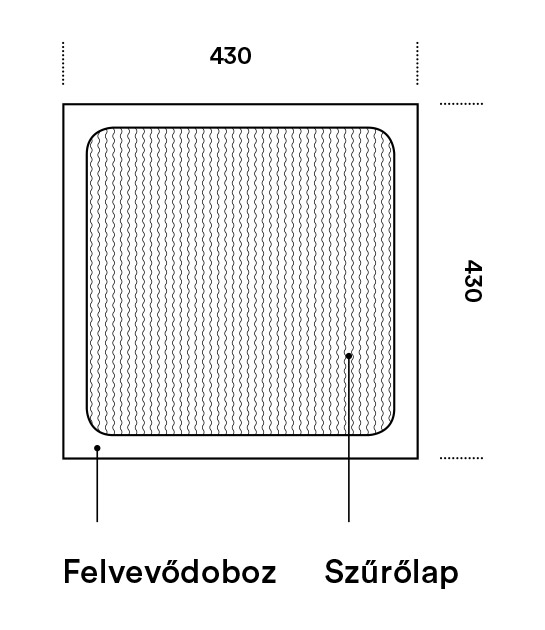

Méretek front utószűrő elemeket NFEWP01
Méretek oldal utószűrő elemeket NFEWP01

Tájékoztatás

  • Mérettűrész +1 mm / –1 mm
  • Anyagvastagság 1 mm







A CUBE01 szűrőfelülete megfelel 0,45 m2/ utószűrő-elemnek

A különböző szűrőanyagok az edrizzi® utószűrő-elemekbe történő beillesztéskor az alkalmazott felületi anyagokhoz kerülnek hozzáigazításra.

NFEWP02, NFEWP03



Egyszer használatos utószűrő frontbeépítéshez



Az NFEWPO1 az utószűrő-megoldás azokhoz a berendezésekhez, melyeknél az utószűrő beépítése csak elölről lehetséges. Az edrizzi® utószűrő elem felvevő doboza tűzgátló hullámpapírból készül. Ezt, amennyiben a szennyeződés nem túl nagy, többször is fel lehet használni. Az utószűrő elem használatához egyszer fel kell szerelni egy tartókengyelt a betolható elemre.



Az edrizzi® utószűrő-elemet az edrizzi® 500 vagy 300 betolható elemek frontnyílásán keresztül lehet behelyezni..





edrizzi® Nachfilterung NFEWP02 klein und NFEWP03 gross

Felépítés

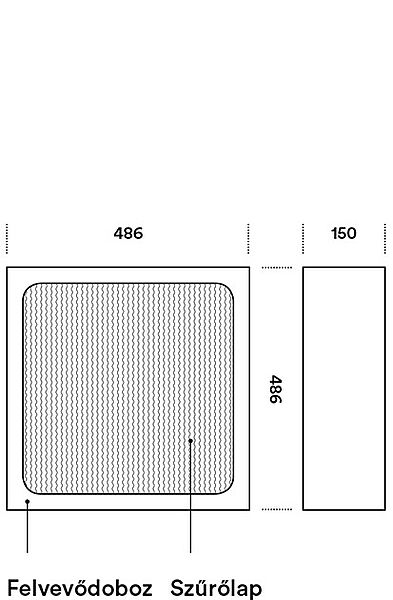

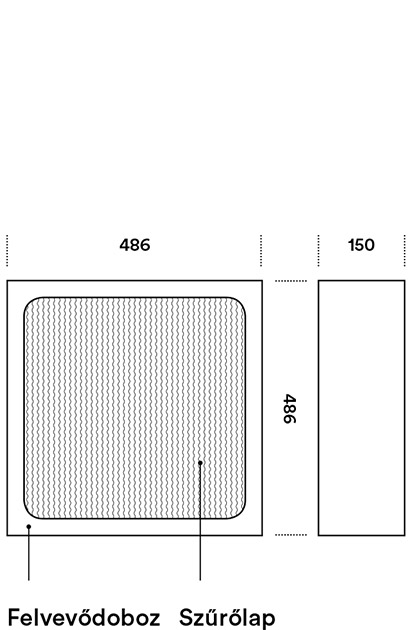

Méretek front és oldal utószűrő elemeket NFEWP02

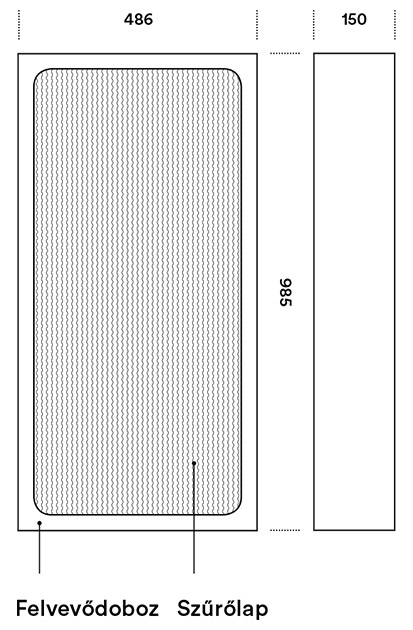

Méretek front és oldal utószűrő elemeket NFEWP03

Tájékoztatás





  • Mérettűrés +1 mm / –1 mm
  • Anyagvastagság 1 mm



Az NFEWP02 szűrőfelülete szűrőelemenként megfelel 0,22 m2-nek.
Az NFEWP03 szűrőfelülete szűrőelemenként megfelel 0,46 m2-nek.



A felületi anyagnak megfelelően különböző szűrőanyagok kerülnek használatba.





Beépítés

edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP02 und NFEWP03 mit Patronenabreinigung



Az oldalsó hozzáférés optimális ahhoz, hogy az utószűrést a festékköd-leválasztótól függetlenül cserélni lehessen.



Ennél a bemutató berendezésnél az edrizzi®-technikumban emellett második utószűrő-fokozatként egy teljesen automatikus patronos letisztítást alkalmaztak.





edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP03

Az edrizzi® utószűrő-fokokat a kimenő levegő korpuszában, a festékköd-leválasztás után építik be.
