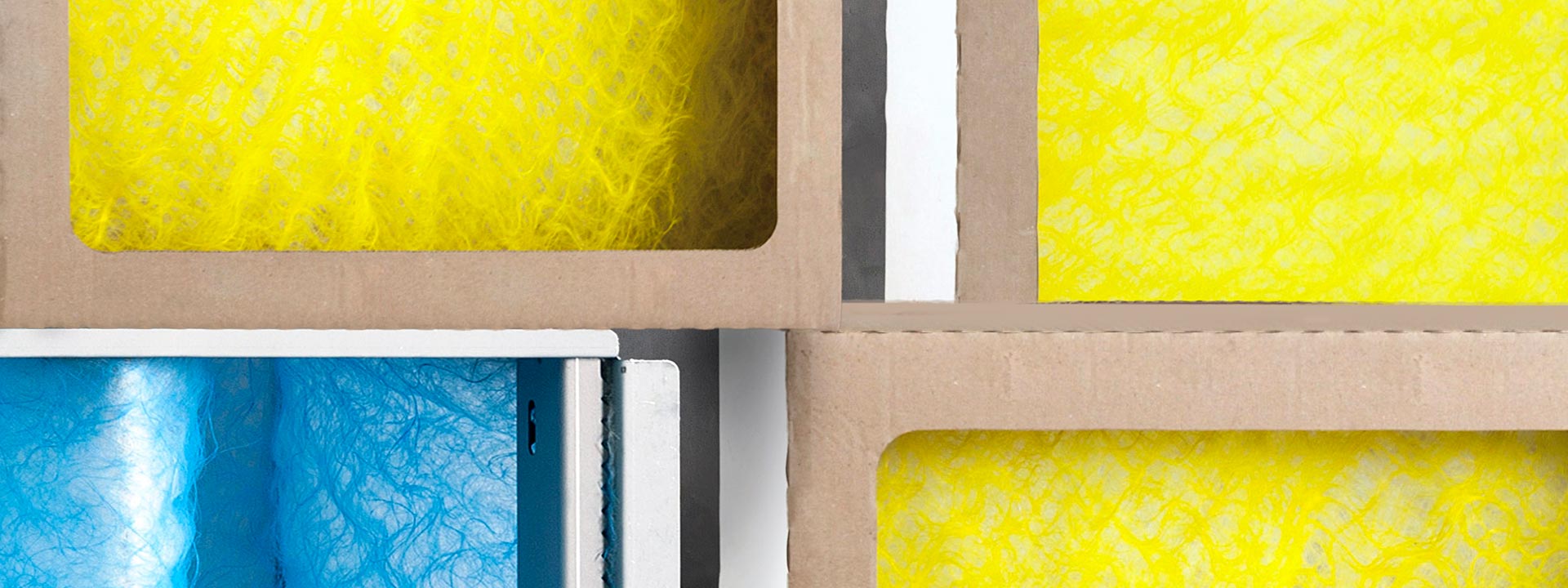

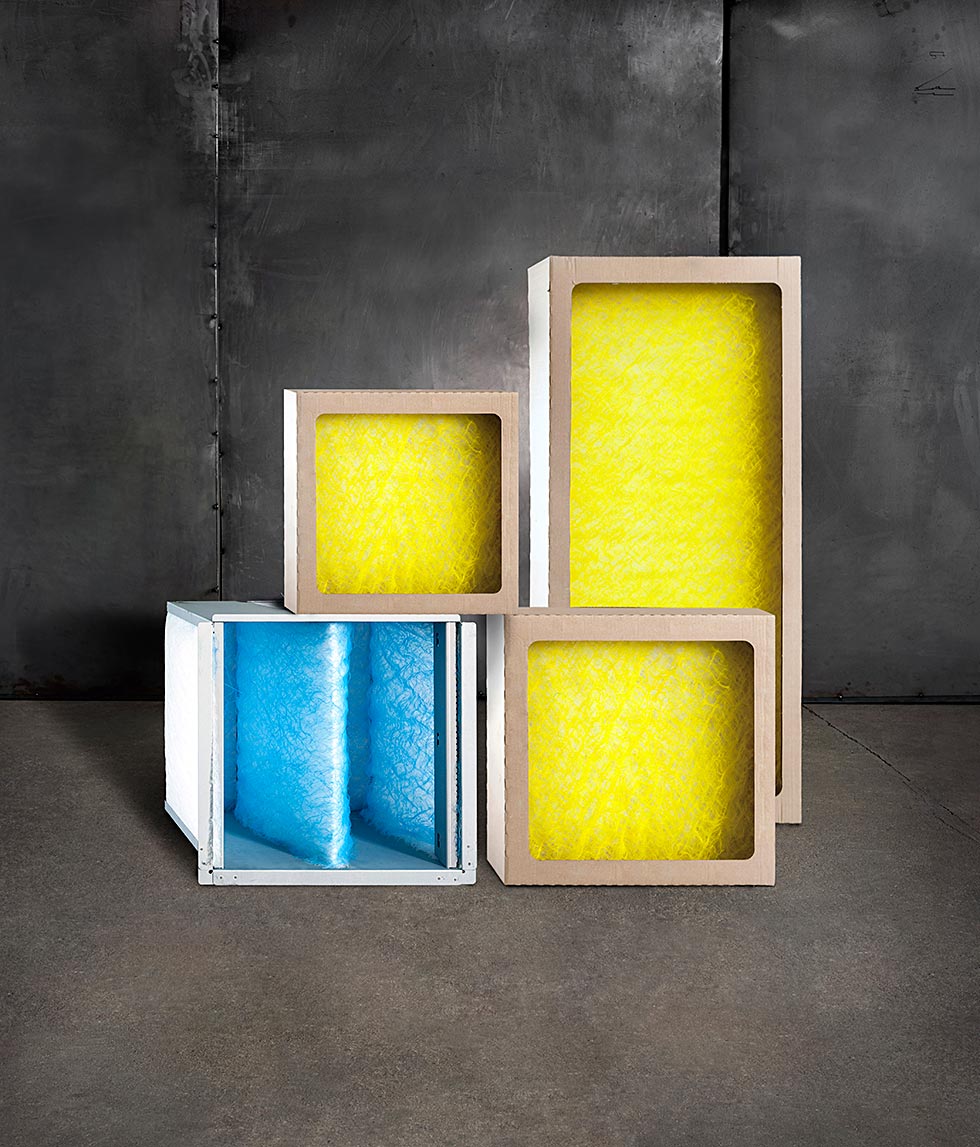

edrizzi® Nachfiltervarianten

Filtro secondario

Il sistema di filtraggio secondario completa il sistema edrizzi® e viene progettato in base alla concreta applicazione. Il filtro secondario è utilizzato come secondo livello di filtraggio dopo le scatole edrizzi® per la separazione di particelle fini dall’aria di scarico. È usato dovunque vengono applicati dispositivi di spruzzatura che richiedono l’uso di un filtro secondario.

Gli elementi filtranti edrizzi® intercambiabili sono dotati di serie di una stuoia filtrante “paint-stop”. Secondo necessità possono anche essere utilizzati altri materiali filtranti.



Soluzioni filtranti secondarie particolarmente efficienti e completamente automatizzate solo: la pulizia delle cartucce, i sistemi edrizzi® con filtraggio circolante ed edrizzi® con ABRO. Nel nostro laboratorio possono essere sviluppate e testate anche soluzioni speciali.

Tipi dei Filtri secondario



Clicca sul emblema per informazione spezificato.

edrizzi® NFE02
NFE02

edrizzi® CUBE01
CUBE01

edrizzi® NFEWP01
NFEWP01

edrizzi® NFEWP02 NFEWP03
NFEWP02, NFEWP03





NFE02

Filtro riutilizzabile con installazione anteriore

NFE02 offre la soluzione di filtraggio secondario per impianti in cui è possibile installare un filtro secondario solo frontalmente. I telai di supporto degli elementi filtranti secondari edrizzi® sono realizzati in lamiera d’acciaio zincata. In questo telaio viene fissata una stuoia filtrante.

Gli elementi filtranti secondari vengono applicati attraverso l’apertura frontale degli elementi ad inserto edrizzi® 300 o 500. Dopo la saturazione l’elemento filtrante secondario può essere smontato, dotato di una nuova stuoia filtrante e rimontato. I vari materiali da inserire nel filtro secondario edrizzi® vengono adeguati al materiale della superficie utilizzato.

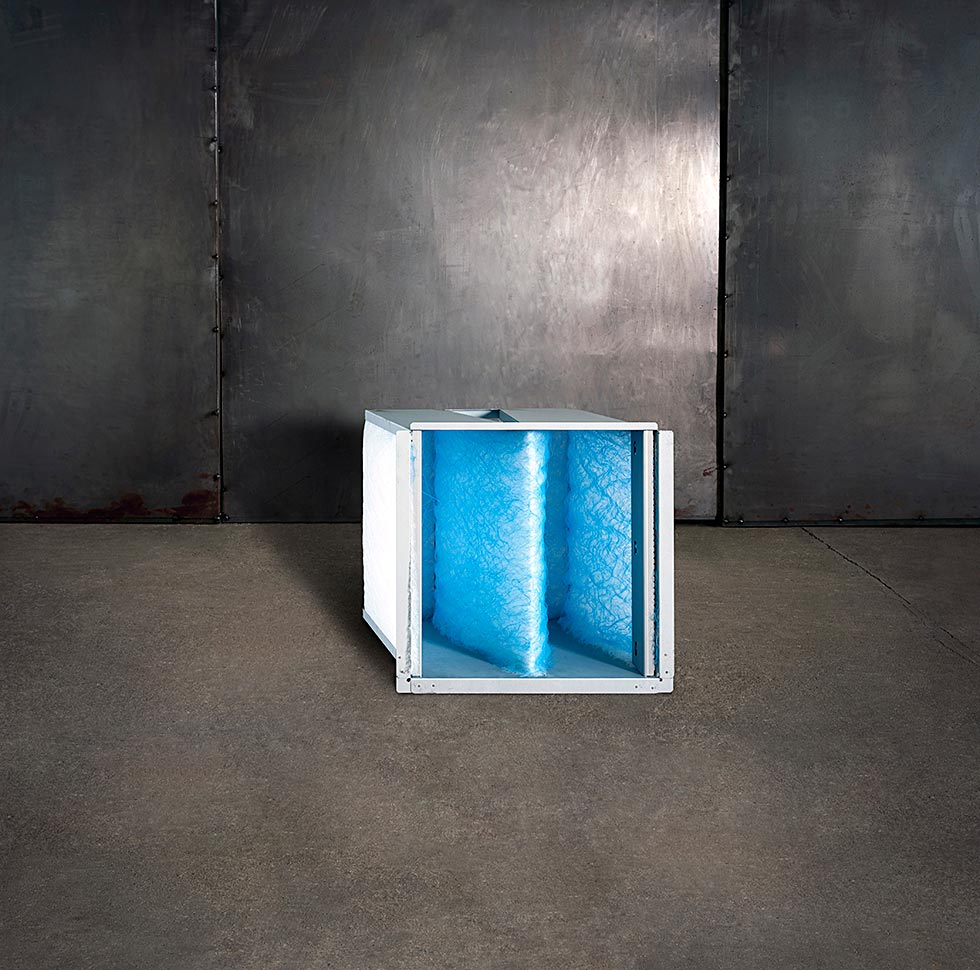

edrizzi® Nachfilterung NF02

Struttura

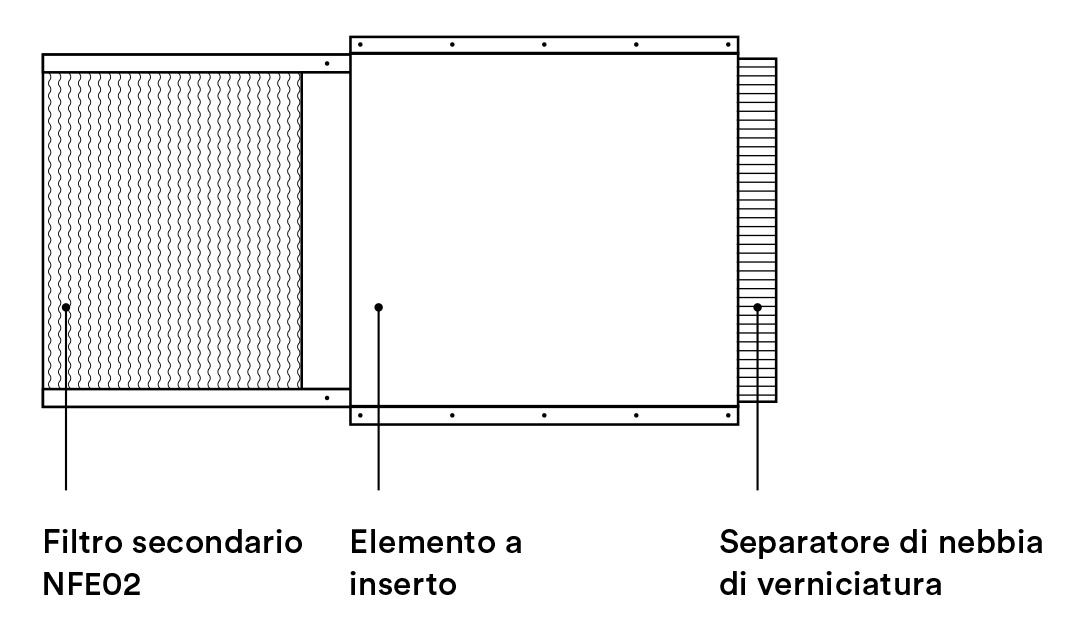

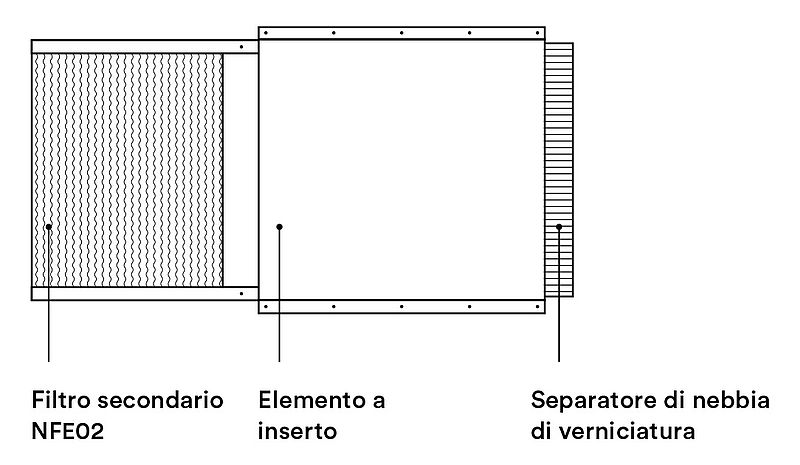

Struttura elementi filtranti secondari NFE02

Il filtro secondario è combinabile con un elemento a inserto e il separatore di nebbia di verniciatura edrizzi con profondità 300 o 500 mm.

Dimensioni (mm)

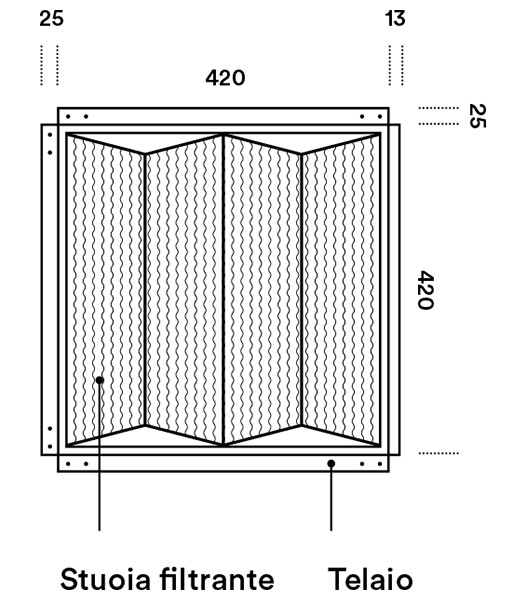

Dimensioni davanti elementi filtranti secondari NFE02

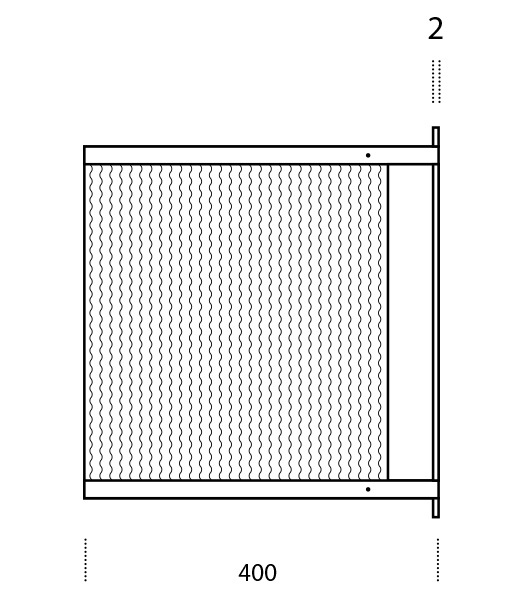

Dimensioni lato elementi filtranti secondari NFE02

Nota

  • Tolleranza dimensionale+2 mm / –2 mm
  • Spessore materiale1 mm
  • Materiale lamiera d’acciaio zincata

La superficie filtrante NFE02 corrisponde a 0,77 m2/ elemento filtrante secondario



I vari materiali da inserire negli elementi filtranti secondari edrizzi® vengono adeguati al materiale di ivestimento utilizzato.

CUBE01

Filtro secondario monouso in cartone ondulato

La superficie filtrante del CUBE01 è pari a 1180 × 420 mm e vi può essere inserito qualsiasi mezzo filtrante. In una camera il CUBE01 presenta una zona di attenuazione del flusso d’aria di 400 mm di profondità.

La scatola filtrante in cartone viene fissata all'elemento ad inserto tramite un telaio in lamiera di acciaio zincato. Il filtro può essere sostituito sia da davanti che da dietro, a seconda del tipo di struttura metallica (è possibile scegliere tra due strutture). Grazie al basso peso, il CUBE01 è facile da usare ed è molto comodo da cambiare, soprattutto quando è posizionato in luoghi della cabina alti e difficilmente accessibili. Come il telaio di inserimento, il CUBE01 viene fornito smontato e piatto ed è quindi particolarmente comodo ed economico.

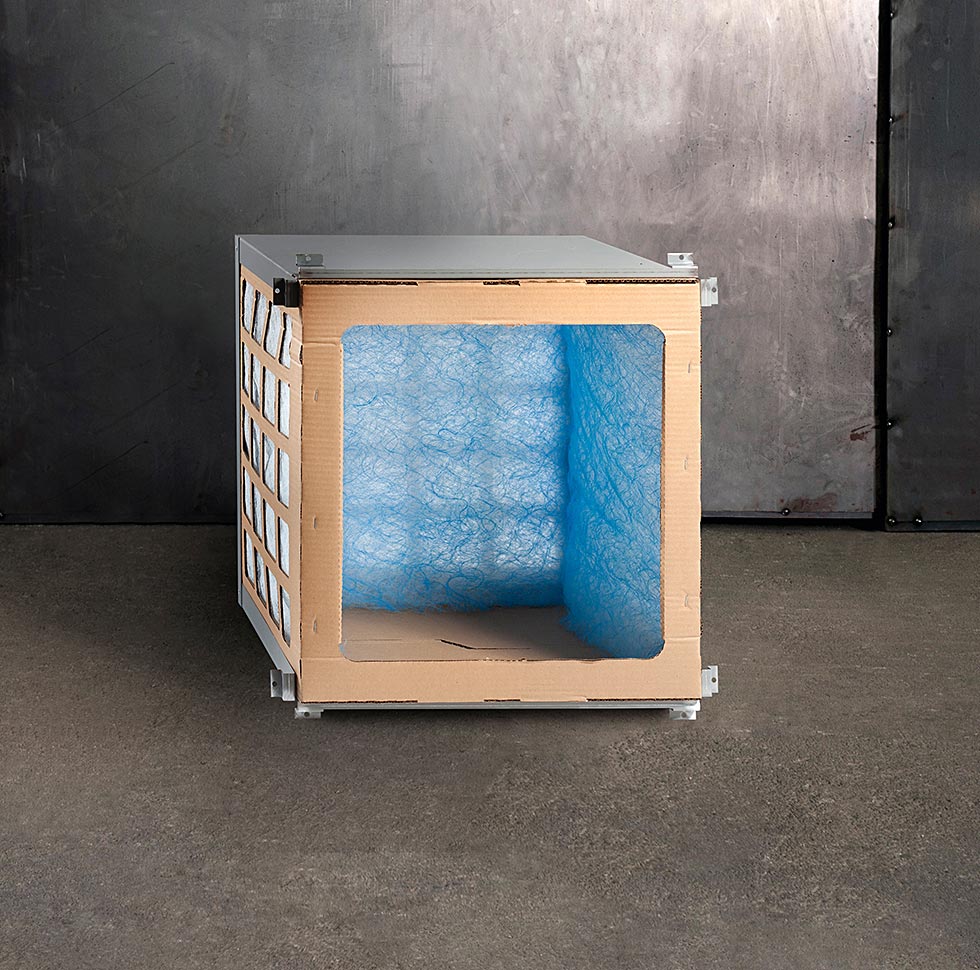

edrizzi® Nachfilterung CUBE01

Struttura

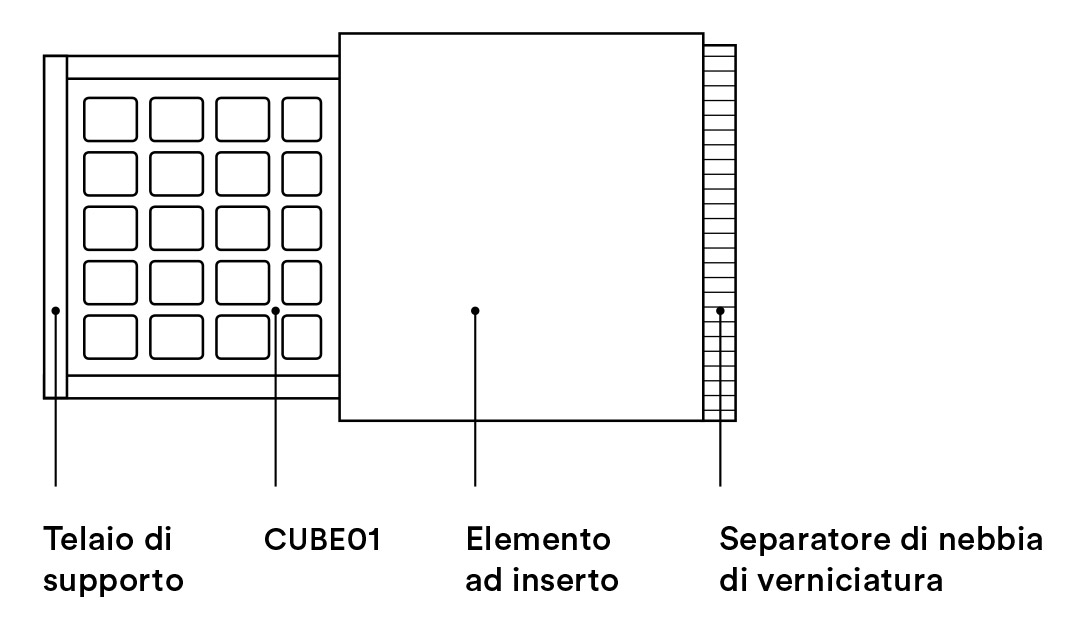

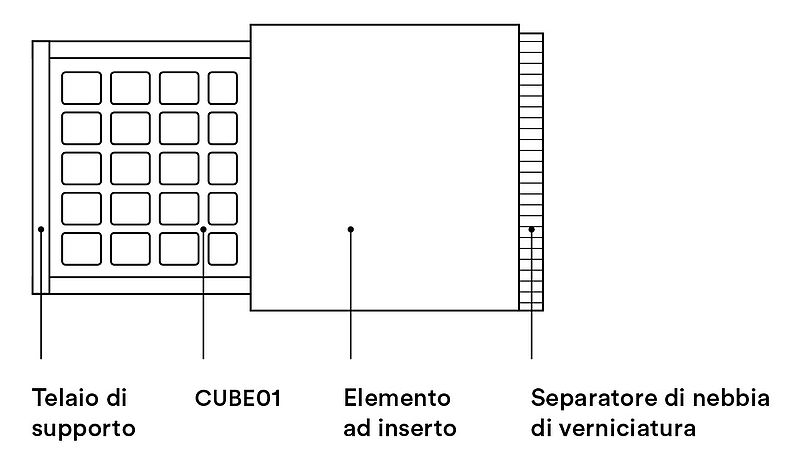

Struttura elementi filtranti secondari CUBE01

Il filtraggio secondario nel telaio di inserimento può essere combinato con un elemento ad inserto e il separatore di nebbia di verniciatura edrizzi® con profondità di 300 o 500 mm.

Dimensioni (mm)

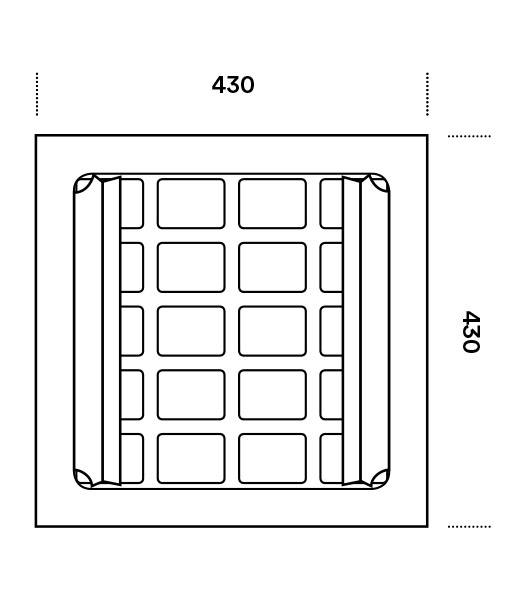

Dimensioni davanti elementi filtranti secondari CUBE01

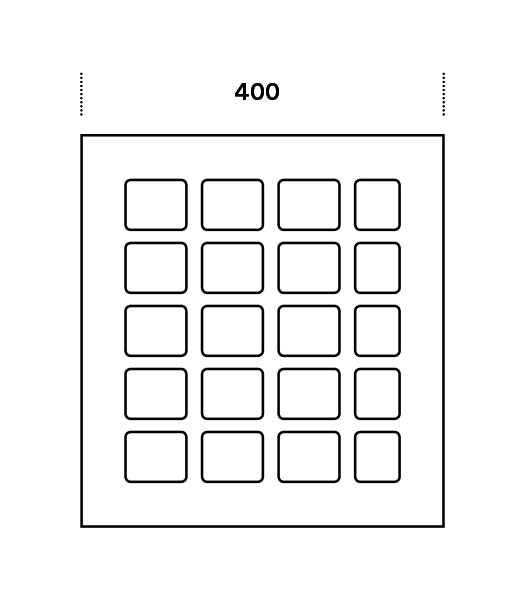

Dimensioni lato elementi filtranti secondari CUBE01

Nota

  • Tolleranza dimensionale+2 mm / –2 mm
  • Spessore materiale1 mm
  • Materiale lamiera d’acciaio zincata

La superficie filtrante del CUBE01 è pari a 0,45 m2/ elemento di filtrante secondario

I vari materiali filtranti da inserire negli elementi di filtraggio secondario edrizzi® vengono adattati al materiale della superficie utilizzato.

NFEWP01

NFEWP01 Filtro usa e getta con installazione anteriore

NFEWP01 è la soluzione per il filtraggio secondario di impianti in cui l’installazione è effettuabile solo frontalmente. La scatola di assorbimento dell’elemento filtrante secondario edrizzi® è costituita di cartone ondulato ignifugo. Può essere utilizzata più spesso se la sporcizia non risulta eccessiva. Per utilizzare gli elementi filtranti secondari, nell’elemento ad inserto vanno inserite, per una volta sola, staffe di supporto.

Gli elementi filtranti secondari edrizzi® sono applicati attraverso l’apertura frontale degli elementi ad inserto edrizzi® 300 o 500.

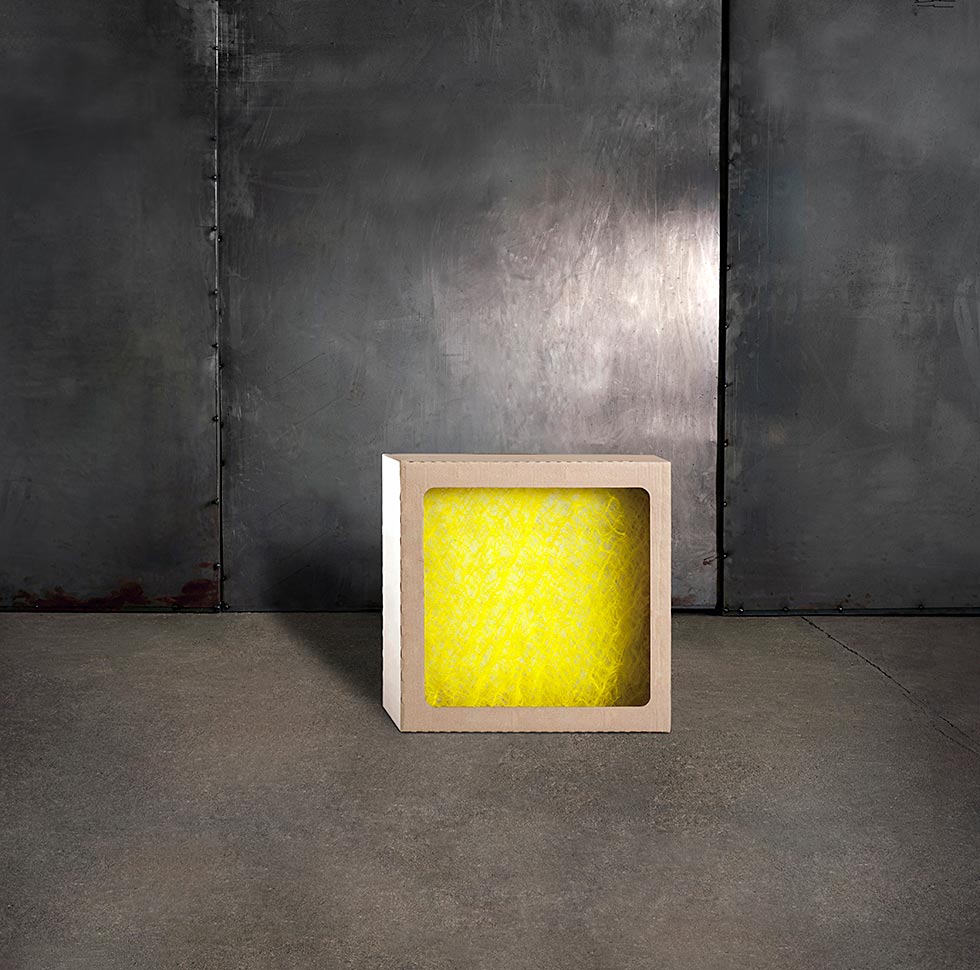

edrizzi® Nachfilterung NFEWP01

Struttura

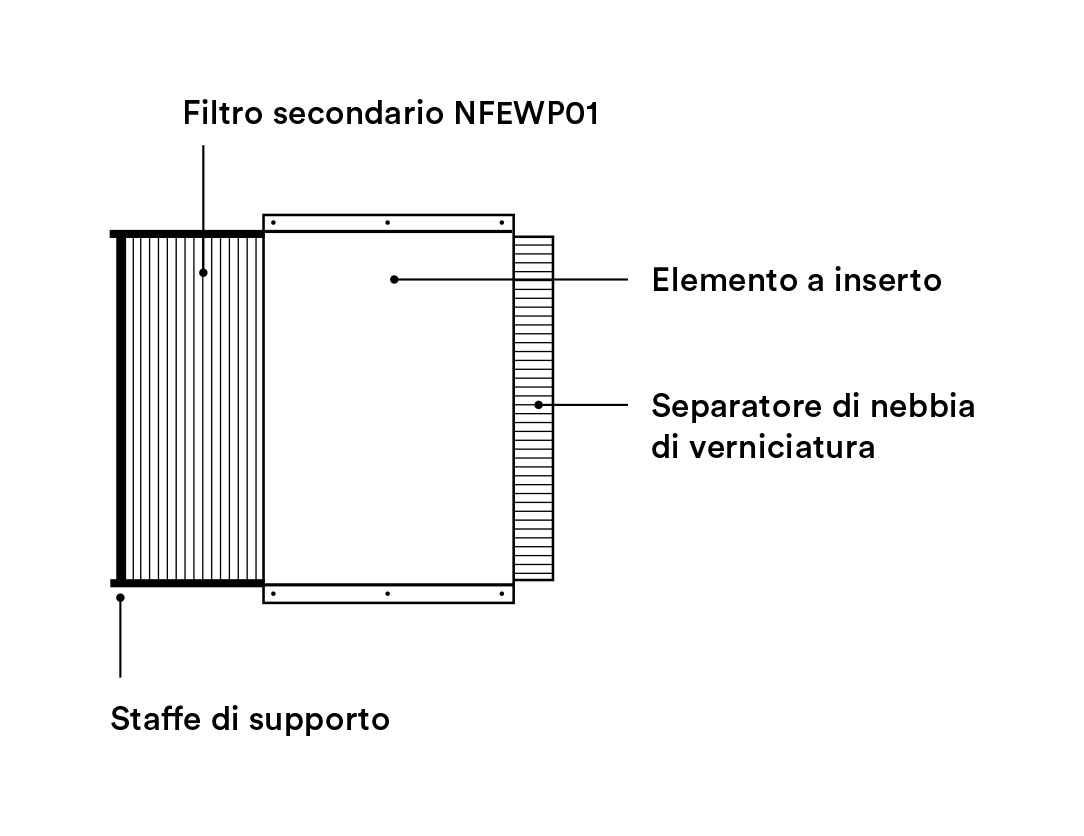

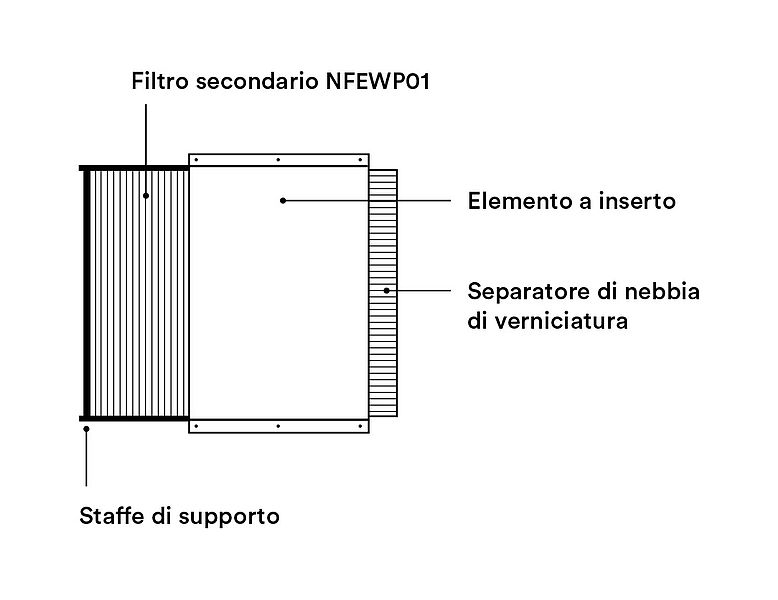

Struttura elementi filtranti secondari NFEWP01

Il filtro secondario è combinabile con un elemento a inserto e il separatore di nebbia di verniciatura edrizzi con profondità 300 o 500 mm.

Dimensioni (mm)

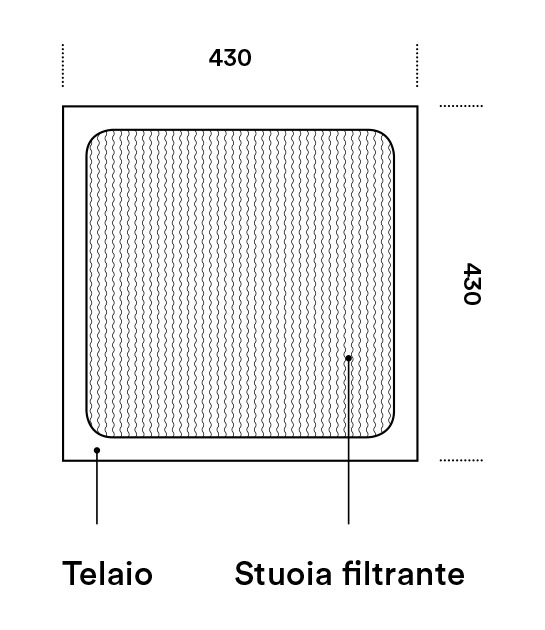

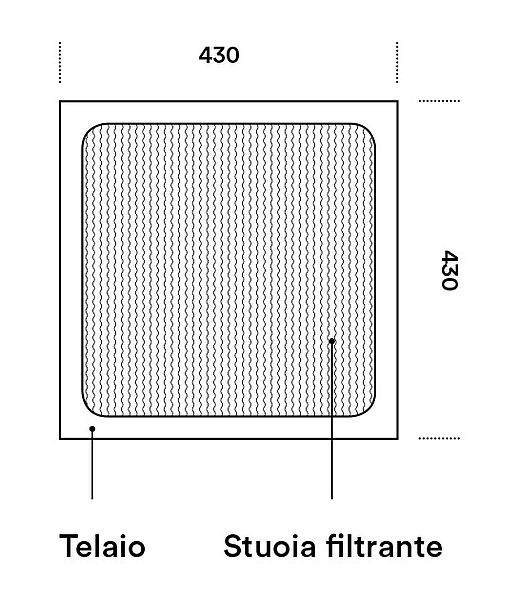

Dimensioni davanti elementi filtranti secondari NFEWP01

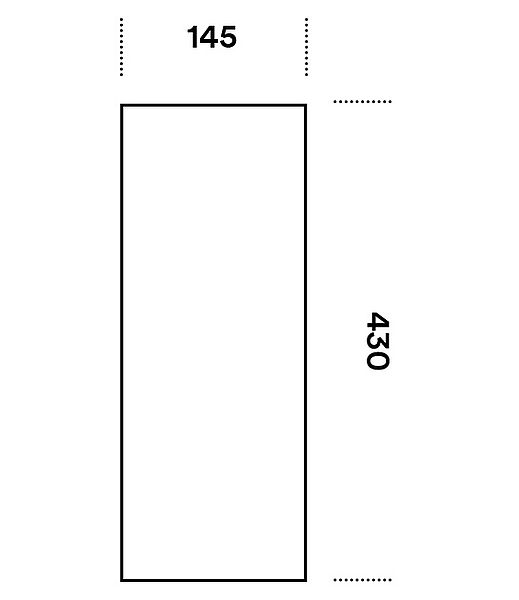

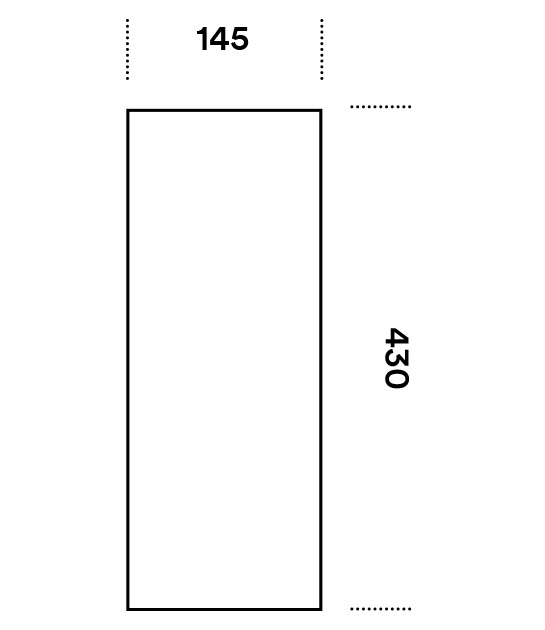

Dimensioni lato elementi filtranti secondari NFEWP01

Nota

  • Tolleranza dimensionale +1 mm / –1 mm
  • Spessore materiale 1 mm







La superficie filtrante NFEWP01 corrisponde a 0,19 m2/ elemento filtrante secondario

A seconda del materiale della superficie vengono utilizzati diversi materiali filtranti.

NFEWP02, NFEWP03

Filtraggio secondario da installare posteriormente



L’installazione può essere effettuata lateralmente o posteriormente. Il vantaggio di questo sistema è che lo scambio è indipendente dalle scatole edrizzi® Vario. La scatola di assorbimento dell’elemento filtrante secondario NFEWP02 o NFEWP03 è in cartone ondulato ignifugo e in presenza di poca polvere fine può essere utilizzata più spesso.

Gli elementi filtranti secondari edrizzi® NFEWP02 e NFEWP03 vengono introdotti attraverso un’apertura laterale, solitamente attraverso le porte laterali sopra i binari a U. Dopo la saturazione queste varianti di filtraggio secondario possono essere smontate senza necessità di smontare anche i separatori Vario edrizzi®, dotate di una nuova stuoia filtrante, quindi rimontate.

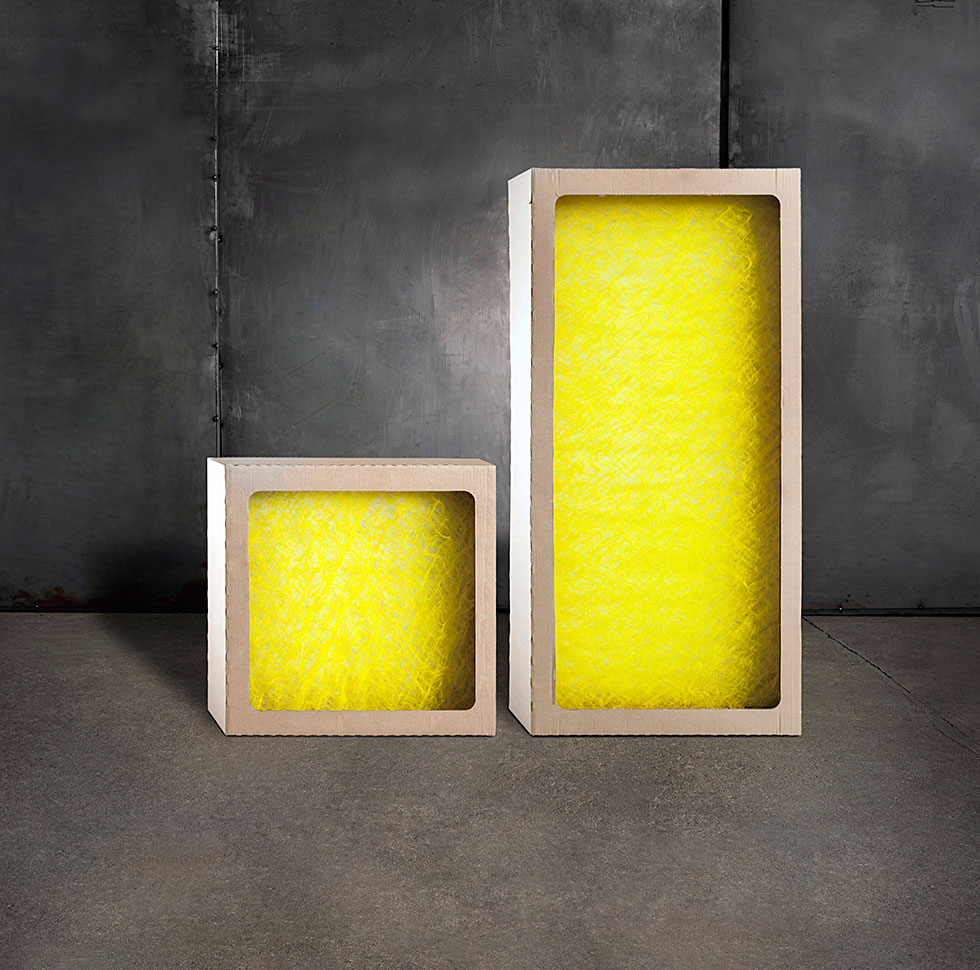

edrizzi® Nachfilterung NFEWP02 klein und NFEWP03 gross

Dimensioni (mm)

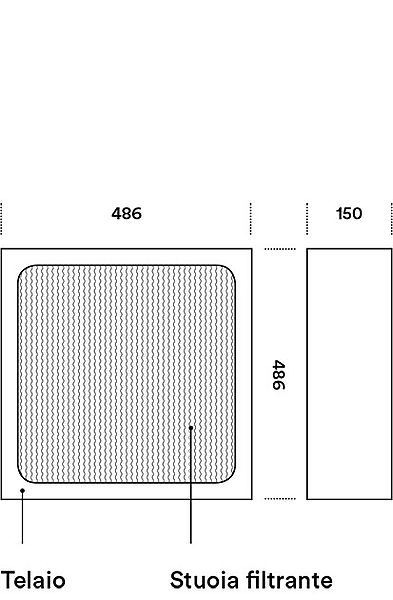

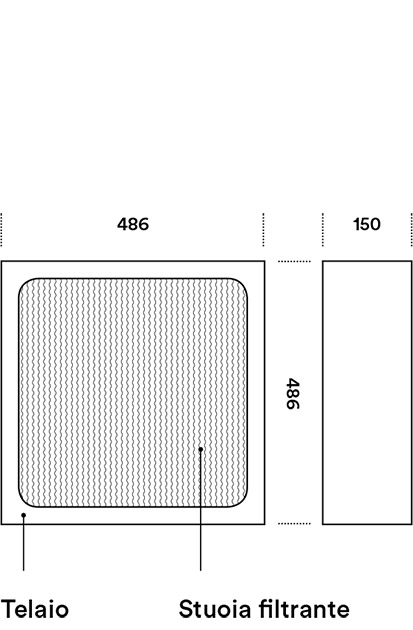

Dimensioni davanti e lato elementi filtranti secondari NFEWP02

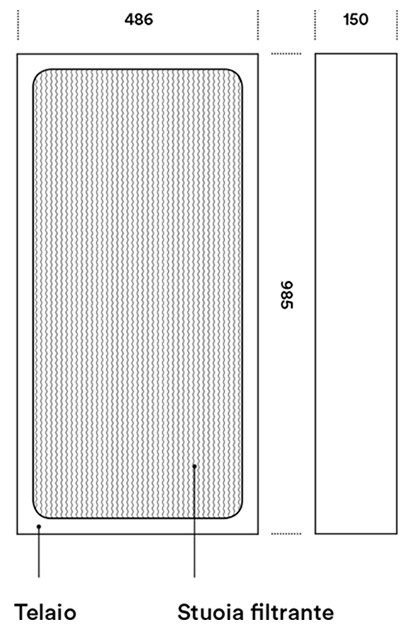

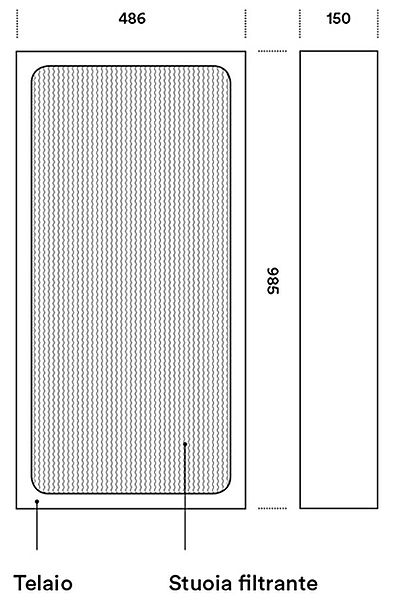

Dimensioni davanti e lato elementi filtranti secondari NFEWP03

Nota

  • Tolleranza dimensionale +1 mm / –1 mm
  • Spessore materiale 1 mm



La superficie filtrante NFEWP02 corrisponde a 0,22 m2/ elemento filtrante secondario.

La superficie filtrante NFEWP03 corrisponde a 0,46 m2/ elemento filtrante secondario.

A seconda del materiale della superficie vengono utilizzati diversi materiali filtranti

Montaggio

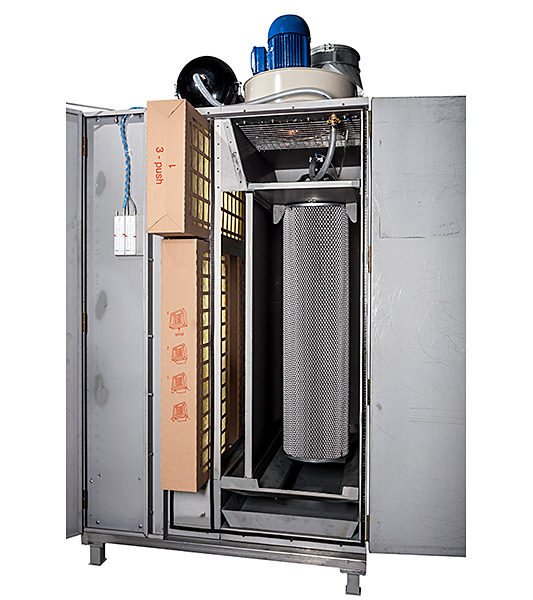

edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP02 und NFEWP03 mit Patronenabreinigung

L’accesso laterale è ideale per sostituire il filtro secondario indipendentemente dai separatori di nebbia di verniciatura. In questo sistema di presentazione presso il laboratorio edrizzi® è stato inoltre utilizzato un sistema di pulizia della cartuccia completamente automatico come ulteriore filtro secondario.

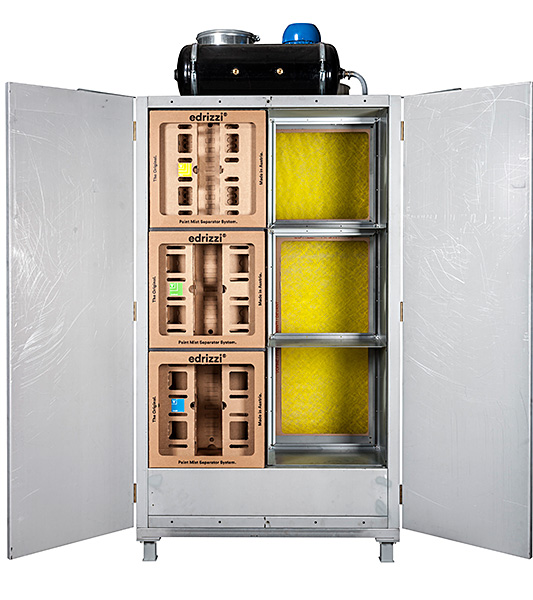

edrizzi® Präsentationsanlage Vario und Einschubelement NFEWP03

I filtri secondari edrizzi® sono incorporati nel cassone del dispositivo di scarico dell’aria dopo il separatore di nebbia di verniciatura.
