edrizzi® Cube in Cube
Filter aus Wellpappe und Filterfließ

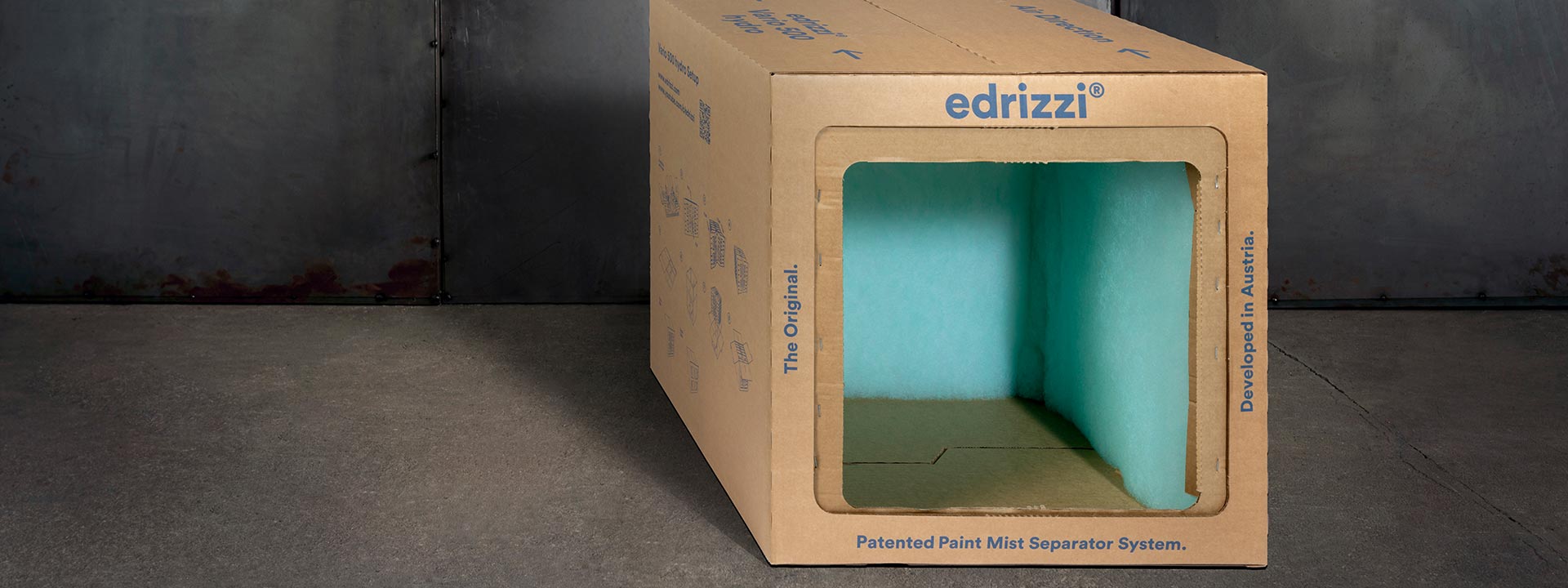

Der Cube in Cube wurde speziell für Anwendungen mit schnelltrocknendem oder staubigem Overspray entwickelt. Er überzeugt durch eine minimale Anfangsdruckdifferenz und ist dadurch besonders energieeffizient. Er besteht aus einer Wellpappe-Box mit 0,85 m² Filtervließ und einem Überkarton für die nötige Stabilität. Der Filter wird flach und unverbaut inklusive verklebtem Filtermedium geliefert, um das Handling zu vereinfachen und die Logistik zu optimieren. Auch diese neueste edrizzi® Systemkomponente lässt sich gewohnt einfach in das edrizzi® Baukastensystem integrieren. Er ist mit dem naffi® Filtermedium ausgerüstet, das speziell für die industrielle Lackierung im edrizzi® System entwickelt wurde und zu 100 % aus recyceltem Polyester besteht. Da das Filtermedium völlig glasfaserfrei ist, kann es ohne Mundschutz, Schutzbrille und Schutzkleidung gehandhabt werden.
edrizzi® Cube in Cube 300 und Cube in Cube 500
Klicken Sie auf die Symbole für Detailinformationen.
Cube in Cube 300
Technische Daten
- Cube in Cube 300
- FilterklasseISO Coarse 35 % (G2)
- Abscheidegradbis 100 %
- Anfangsdruckdifferenz 10 Pa (bei 500 m3/h)
- Nenn-Volumenstrom 2000 - 3000 m3/m2/h
- Empfohlene Anströmungsgeschwindigkeit0,25 - 2 m/s
- LagerbedingungenEmpfohlen: Temperatur 15 – 25 °C rel. Luftfeuchtigkeit 45 – 65 %
- Filtermattenaffi® 300 (100% Polyesterfaster)
- Filterfläche 0,45 m2

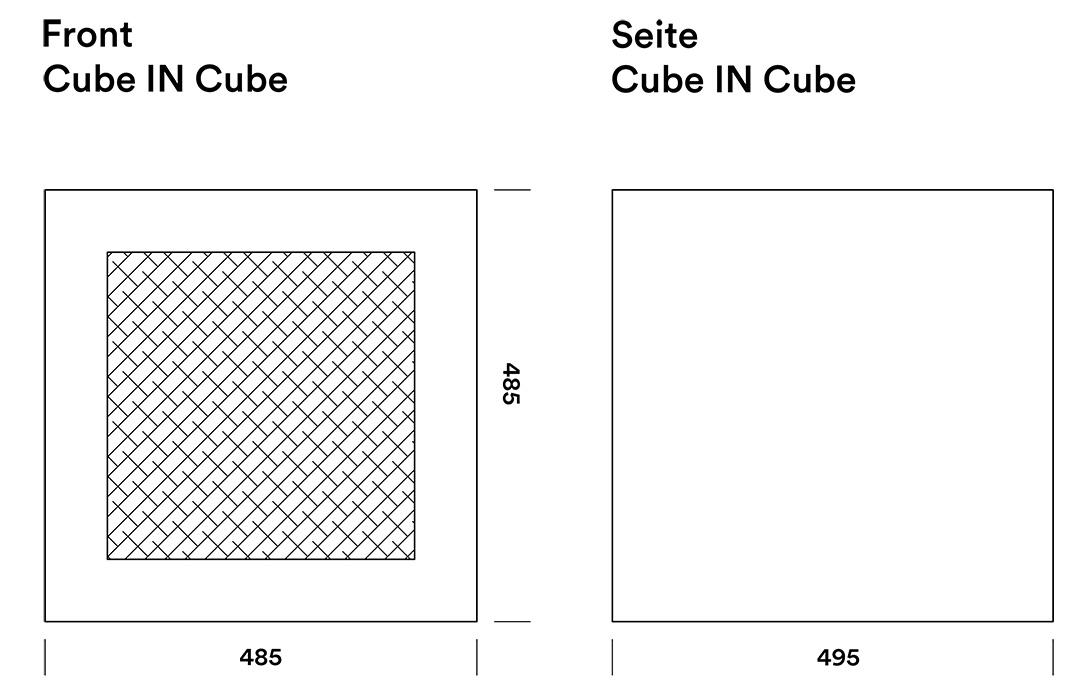

Abmessungen (mm)
Die edrizzi® Cube in Cube Filter können mit den Einschubelementen E300 und allen Nachfiltertypen im System kombiniert werden.
edrizzi® CUBE in CUBE 300 Datenblatt
Zusätzliche Empfehlungen
Cube in Cube 500
Technische Daten
- Cube in Cube 500
- FilterklasseISO Coarse 55 (G3)
- Abscheidegradbis 100 %
- Anfangsdruckdifferenz10 Pa (bei 500 m3/h)
- Nenn-Volumenstrom2000 - 3000 m3/m2/h
- Empfohlene Anströmungsgeschwindigkeit0,25 - 2 m/s
- LagerbedingungenEmpfohlen: Temperatur 15 – 25 °C rel. Luftfeuchtigkeit 45 – 65 %
- Filtermatte naffi® 400 (100% Polyesterfaser)
- Filterfläche0,85 m2
Abmessungen (mm)
Die edrizzi® Cube in Cube können mit den Einschubelementen E500 und allen Nachfiltertypen im System kombiniert werden.
