edrizzi® Einschubelemente
Die Stützkonstruktion im edrizzi® Baukastensystem
Die edrizzi® Einschubelemente E300 und E500 sind die originale Stützkonstruktion für das edrizzi® System. Sie lassen sich im Baukastensystem einfach und schnell zu einem Trockenabscheidesystem in beliebiger Größe entsprechend den Maßsprüngen kombinieren. Die Einschubelemente sind für den reibungslosen Einbau und Wechsel der edrizzi® Systemkomponenten wichtig und werden aus verzinktem Stahlblech oder auf Wunsch aus Edelstahl gefertigt.
Das edrizzi® System kann in Lackierkabinen horizontal, vertikal oder in einer Kombination aus beiden verbaut werden. Die Einschubelemente werden in zwei Tiefen angeboten und ermöglichen eine einfache Umrüstung bestehender Systeme. Ausbau und Erweiterungsmöglichkeiten der Anlage sind durch das Baukastensystem jederzeit möglich.
Das Einschubelement E 500 in Kombination mit edrizzi® Vario 500 medium und der Nachilterung NFEWP01.
Zusammenbau
Einschubelemente
Montage Knotenbleche
(ganz / halb)
Mit diesen Elementen können die edrizzi® Boxen einfach und schnell – entsprechend den Maßsprüngen – zu einer Abscheidewand beliebiger Größe kombiniert werden.

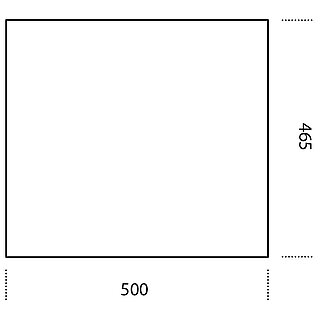

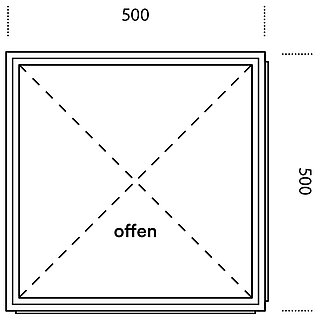

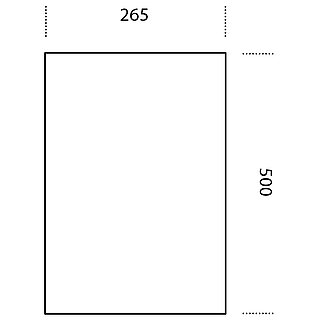

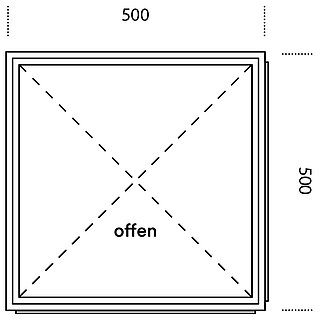

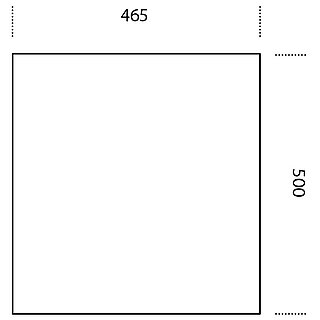

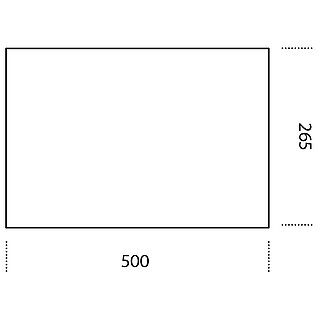

Abmessungen (mm)
Hinweis
- Maßtoleranz+0 mm / -1 mm
- Materialdicke1 mm
- Material E 300 & E 500Stahlblech verzinkt
