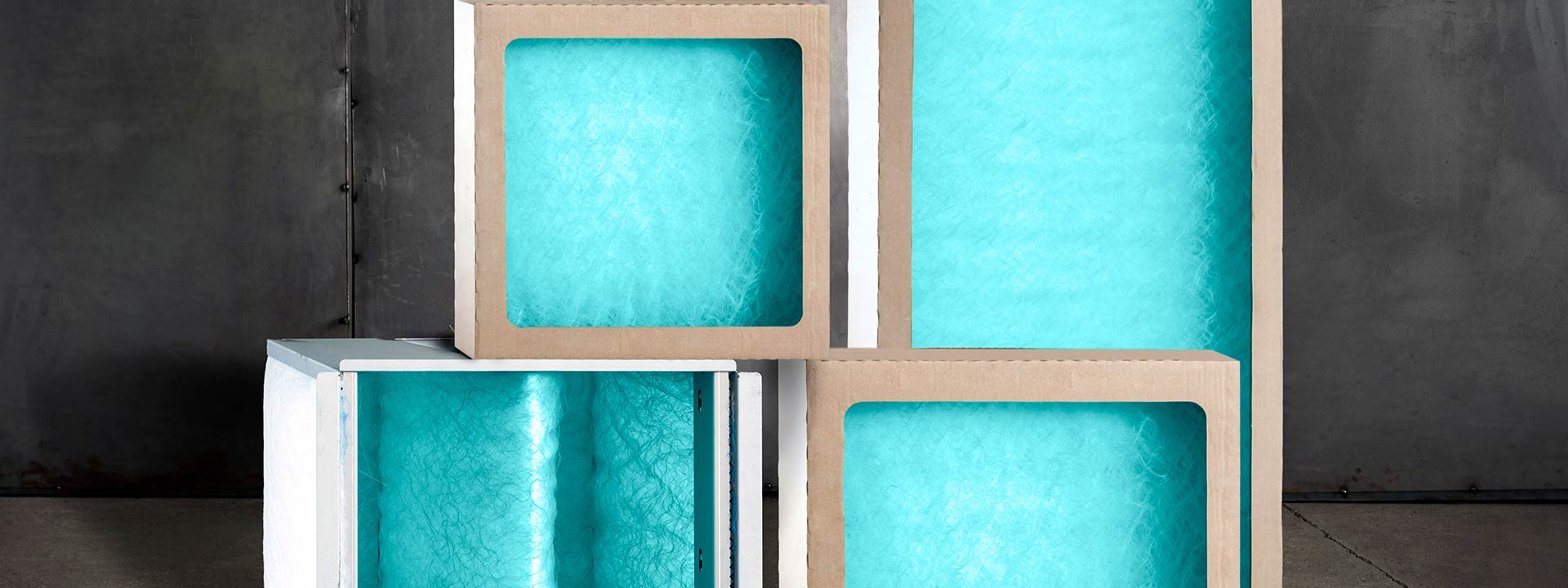

Nachfilter – Für kompromisslose Luftqualität in Lackierprozessen

Die edrizzi® Vario Box scheidet je nach Typ einen Großteil des Oversprays zuverlässig ab. Für einen wirklich sauberen Luftstrom und die Einhaltung gesetzlicher Vorgaben in industriellen Lackierprozessen braucht es jedoch mehr als eine Farbnebelabscheidestufe: Die zweite Filterstufe – unsere fünf leistungsstarken Nachfilter – ist unerlässlich, um feinste Partikel, flüchtige Feststoffe und Reststoffe aus dem Luftstrom zu eliminieren.

Das passende Nachfiltermodul für jede Anwendung

In enger Abstimmung mit Kunden und Systemplanern hat edrizzi® ein breites Spektrum an Nachfilterlösungen entwickelt und bietet für jede Lackieranwendung eine optimal abgestimmte Nachfiltertype.

Das extra für edrizzi® entwickelte Filterfließ: naffi® ist nachhaltig, sicher, effizient

Alle edrizzi® Nachfilter sind mit dem innovativen naffi® Filtermedium ausgestattet. naffi® steigert die Nachhaltigkeit, Ergonomie und Speicherkapazität der Nachfilterstufe und wurde exklusiv für die industrielle Lackierung mit dem edrizzi® System entwickelt. naffi® besteht zu 100 % aus Polyester, ist recycelbar und besteht aus recycelten Fasern. Da die Filtermatte glasfaserfrei ist, kann sie ohne Mundschutz, Schutzbrille und Schutzkleidung gehandhabt werden, was die Ergonomie für das Lackierpersonal enorm erhöht.

Vorteile der edrizzi® Nachfilter:

  • Alle Nachfilter ausgestattet mit naffi® Filterfließ – glasfaserfrei, gesundheitsschonend und umweltfreundlich
  • Filter sind passgenau vormontiert und werden zum Großteil flach angeliefert – reduziert Montagezeit, Lageraufwand und Transportkosten
  • Individuelle Typenwahl je nach Anwendung – optimale Lösung für jede Lackieranlage und jeden Overspray-Typ
  • Perfekte Ergänzung zur edrizzi® Vario Box – für ein rundum wirksames, mehrstufiges Abscheidesystem

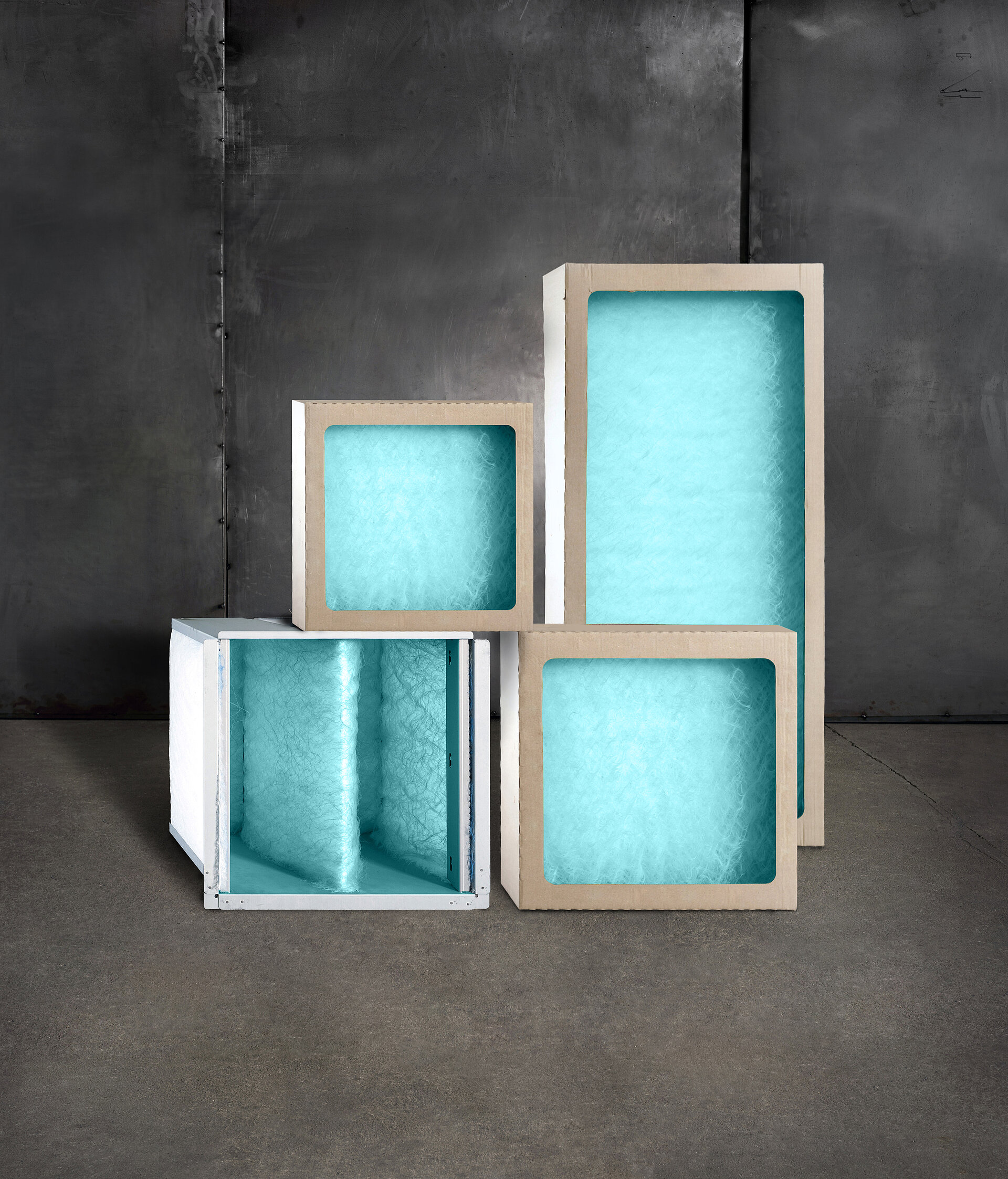

Nachfiltertypen

Klicken Sie auf die Symbole für Detailinformationen.

CUBE02

Einwegnachfilterung aus Wellpappe

Die Karton-Filterbox CUBE02 verfügt über eine Filterfläche von 0,85 m² sowie eine Luftberuhigungszone mit einer Tiefe von 400 mm und ermöglicht somit eine besonders hohe Aufnahmekapazität. Die Filterbox wird mithilfe eines Rahmens aus verzinktem Stahlblech am Einschubelement befestigt.

Der Filterwechsel erfolgt von vorn. Durch sein geringes Gewicht ist der CUBE02 einfach zu handhaben. Die Lieferung erfolgt wirtschaftlich flach und zerlegt inklusive Filtermatte naffi®.  Alle Filter des edrizzi® Systems sind mit diesem exklusiven Spezialfließ ausgerüstet. Die naffi® Filtermatte steigert die Nachhaltigkeit, Ergonomie und Speicherkapazität der Nachfilterstufe und wurde exklusiv für die industrielle Lackierung mit dem edrizzi® System entwickelt. naffi® besteht zu 100 % aus recycelten Polyesterfasern und ist auch wieder recycelbar. Da die Filtermatte glasfaserfrei ist, kann sie ohne Mundschutz, Schutzbrille und Schutzkleidung gehandhabt werden, was die Ergonomie für das Lackierpersonal enorm erhöht.

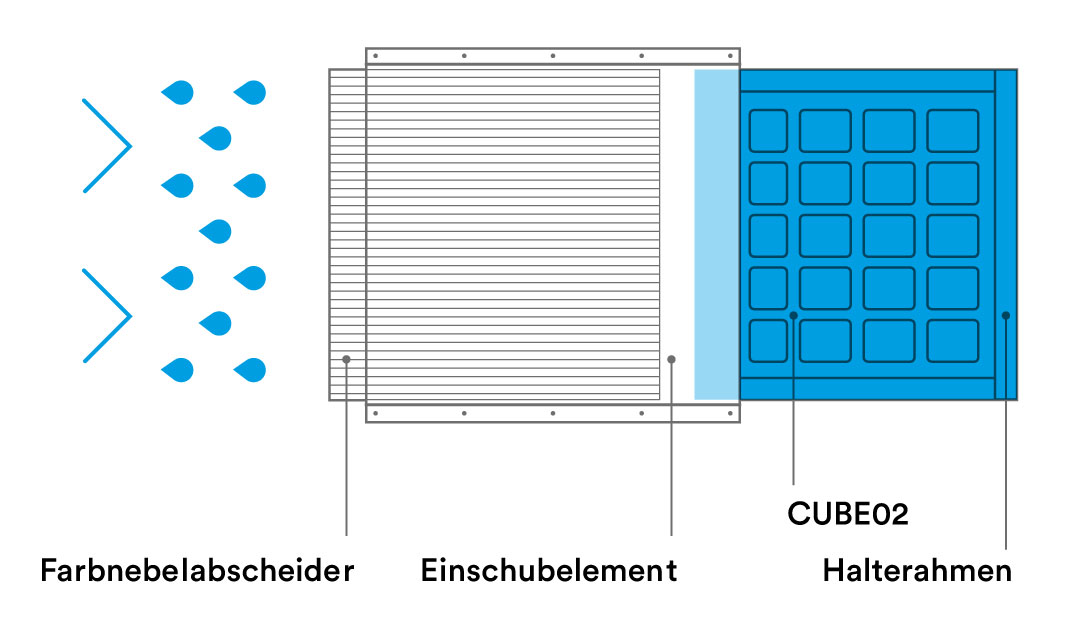

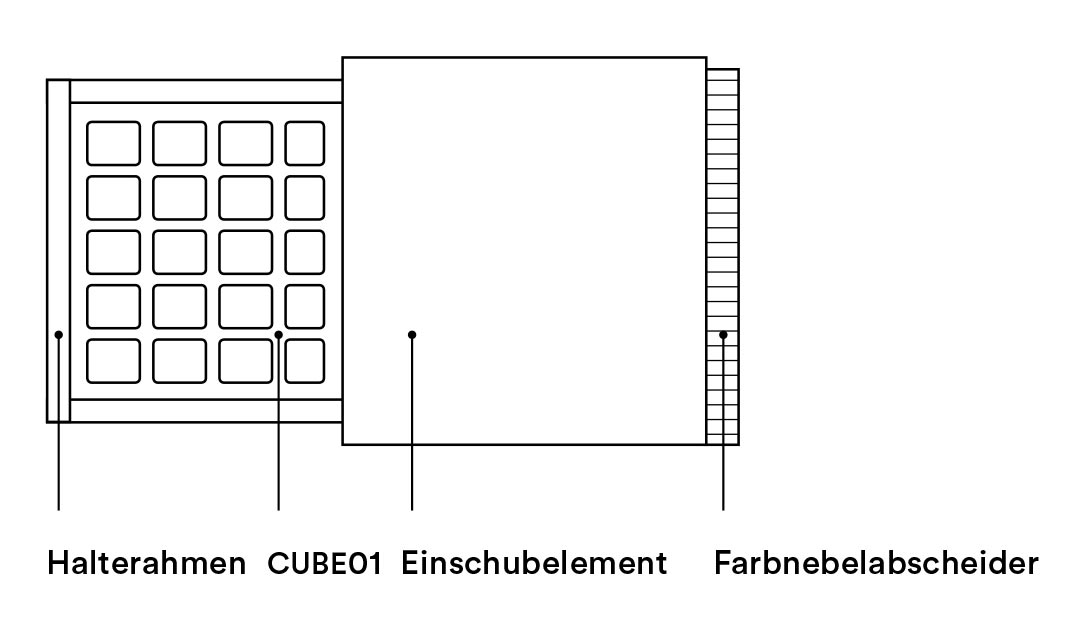

Aufbau

Das edrizzi® Nachfilterelement CUBE02 kann mit edrizzi® Farbnebelabscheidern und Einschubelementen der Tiefe 300 und 500 kombiniert werden. Voraussetzung sind die dazugehörigen Einschubrahmen.

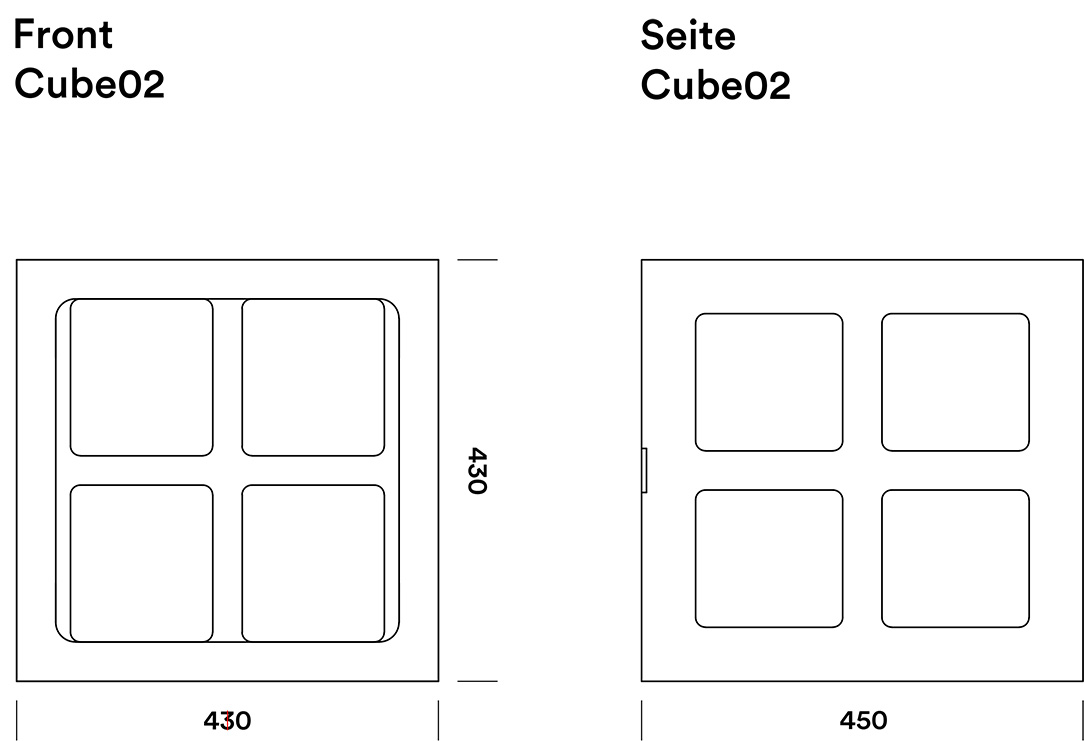

Abmessungen (mm)

Hinweis

  • Maßtoleranz+2 mm / –2 mm
  • Materialdicke1 mm
  • MaterialStahlblech verzinkt

Filterfläche CUBE02 entspricht 0,8 m2/ Nachfilterelement.



Die verschiedenen Filtermaterialen zum Einsetzen in die edrizzi® Nachfilterelemente werden an das  eingesetzte Oberflächenmaterial angepasst.

edrizzi® CUBE02 Datenblatt

Zusätzliche Empfehlungen

NFE03

Die Mehrweg-Nachfilterung mit besonders großer Filterfläche

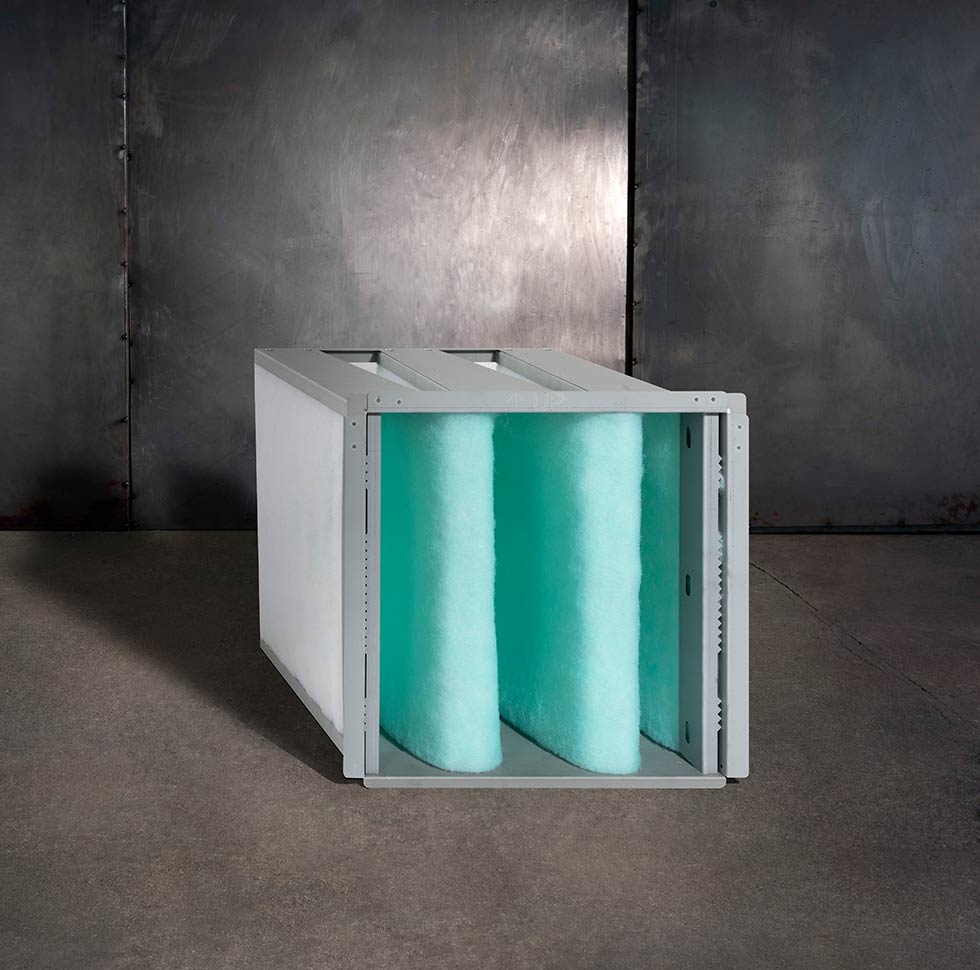

Das Filterelement NFE03 ist die ideale Nachfilterlösung für Anlagen, bei denen der Einbau und Wechsel der Nachfilter nur von vorne möglich ist. Der Aufnahmerahmen dieses edrizzi® Nachfilterelements wird aus verzinktem Stahlblech hergestellt, in das das Filtermedium mit einer Fläche von 1,05m² eingespannt wird. Der Filter wird flach und unverbaut geliefert, um das Handling zu vereinfachen und die Logistik zu optimieren.

Im edrizzi® System kommt ausschließlich das Spezialfließ naffi® zum Einsatz, das die Nachhaltigkeit, Ergonomie und Speicherkapazität der Nachfilterstufe steigert. naffi® wurde exklusiv für die industrielle Lackierung mit dem edrizzi® System entwickelt und besteht zu 100% aus recycelten Polyesterfasern, die wiederum recycelbar sind. Da die Filtermatte glasfaserfrei ist, kann sie ohne Mundschutz, Schutzbrille und Schutzkleidung gehandhabt werden. Dies erhöht die Ergonomie für das Lackierpersonal enorm.

Aufbau

edrizzi® NFE03 Nachfilterelemente können mit edrizzi® Farbnebelabscheidern und Einschubelementen der Tiefen 500 und 300 kombiniert werden. Ersatzfiltermatten-Zuschnitte sind bei Brain Flash verfügbar.

Abmessungen (mm)

Hinweis

  • Maßtoleranz+2 mm / –2 mm
  • Materialdicke1 mm
  • Material Stahlblechverzinkt

Filterfläche CUBE01 entspricht 0,45 m2 / Nachfilterelement



Die verschiedenen Filtermaterialen zum Einsetzen in die edrizzi® Nachfilterelemente werden an das eingesetzte Oberflächenmaterial angepasst.

edrizzi® NFE03 Datenblatt

Zusätzliche Empfehlungen

NFEWP01, NFEWP02 und NFEWP03

Platzsparende Einwegnachfilterung aus Wellpappe

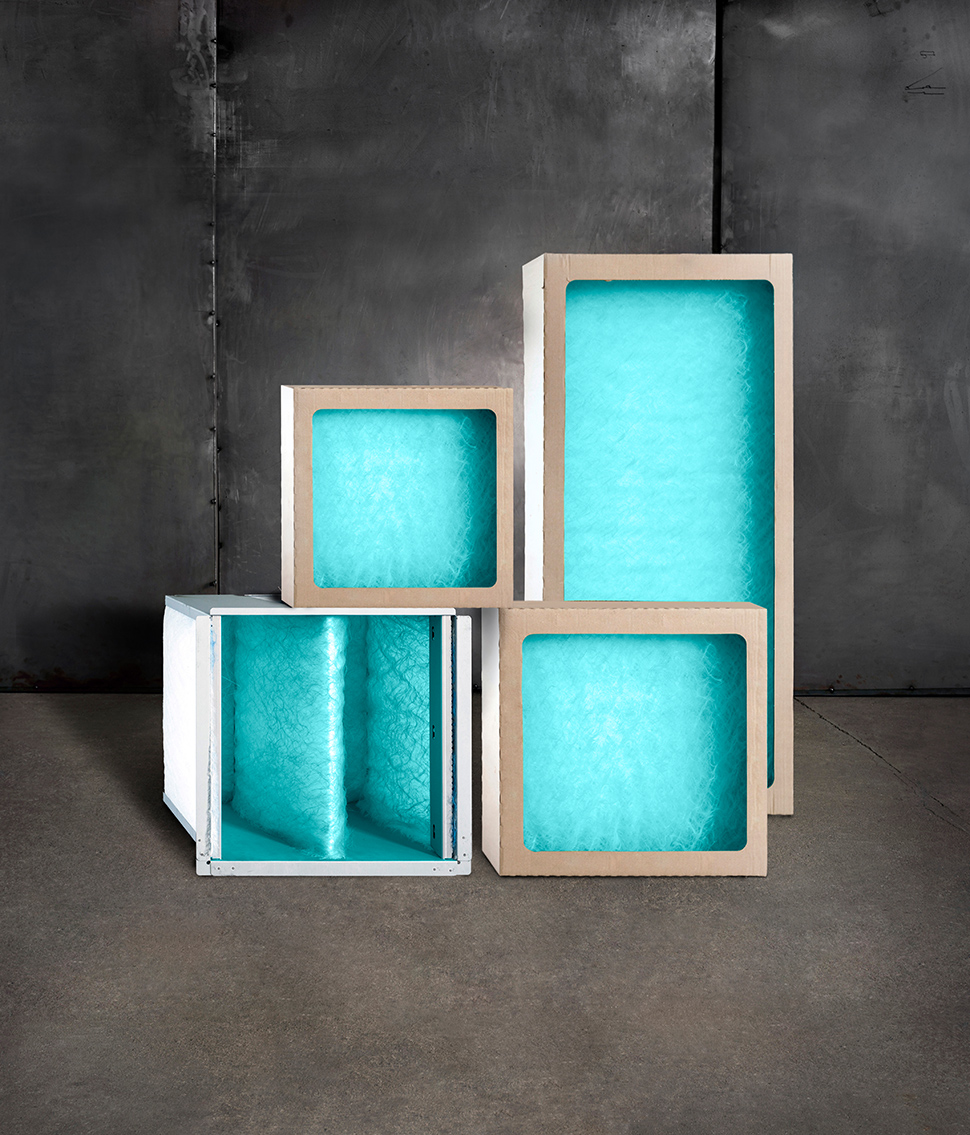

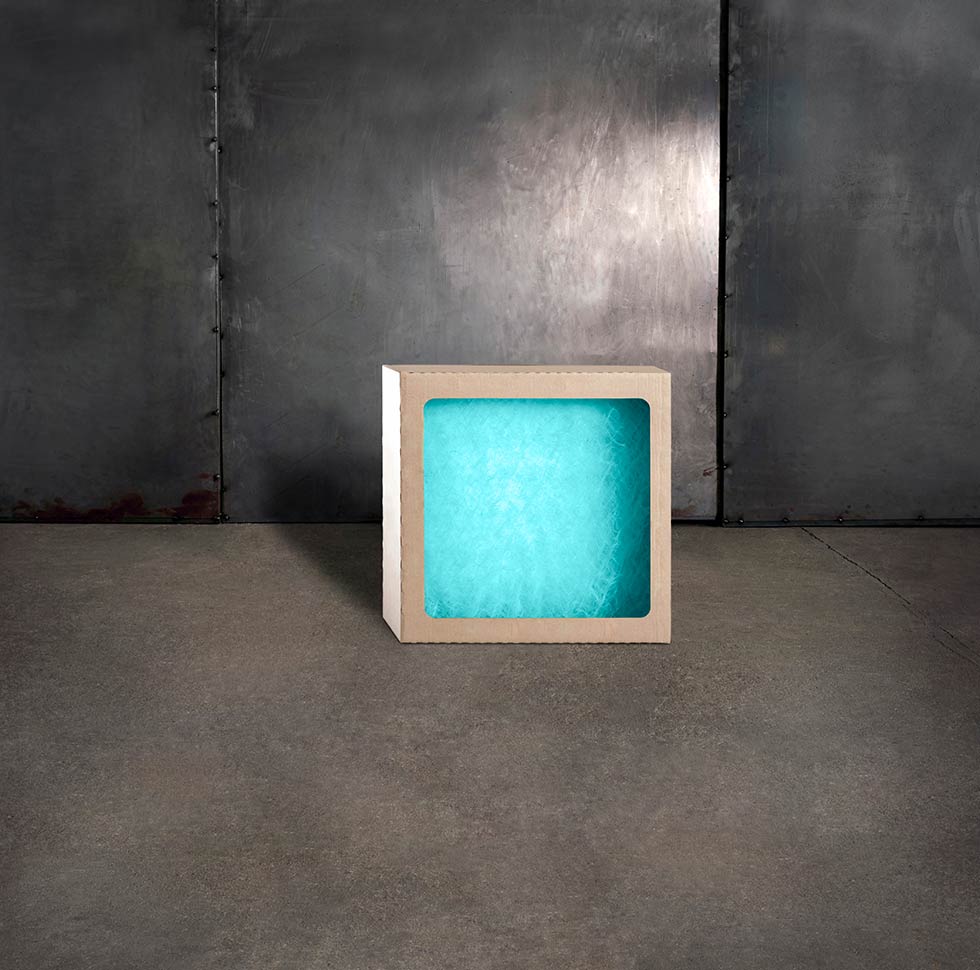

Die platzsparenden NFEWP-Nachfiltertypen bestehen aus einem Aufnahmerahmen aus brandhemmender Wellpappe sowie einem Zuschnitt des Spezialfließes naffi®, das speziell für die industrielle Lackierung im edrizzi® System entwickelt wurde.  naffi® besteht zu 100 % aus recycelten Polyesterfasern und ist auch wieder recycelbar. Da die Filtermatte glasfaserfrei ist, kann sie ohne Mundschutz, Schutzbrille und Schutzkleidung gehandhabt werden, was die Ergonomie für das Lackierpersonal enorm erhöht.

Die edrizzi® Nachfilterelemente NFEWP02 und NFEWP03 können unabhängig von edrizzi® Vario-Farbnebelabscheidern seitlich oder rückseitig verbaut werden. Die Type NFEWP01 ist die Nachfilterlösung für Anlagen, bei denen der Einbau der Nachfilterung nur von vorne möglich ist. Die Aufnahmebox der edrizzi®-Nachfilterelemente NFEWP kann in den meisten Fällen mehrfach verwendet und somit umweltschonend eingesetzt werden.

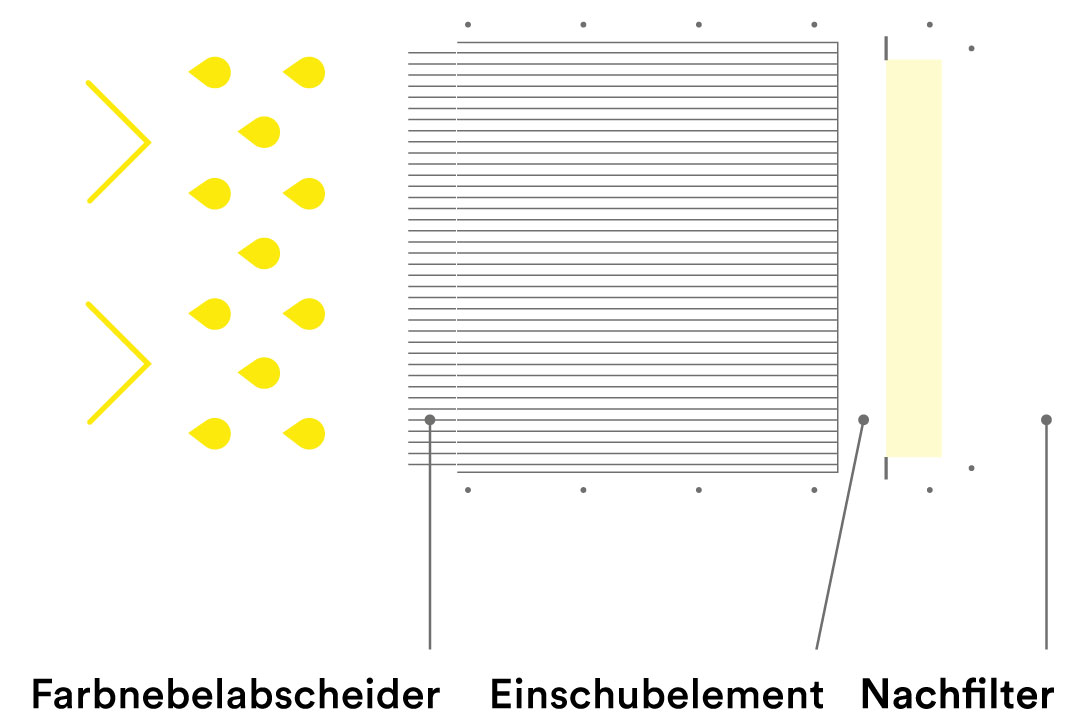

Aufbau

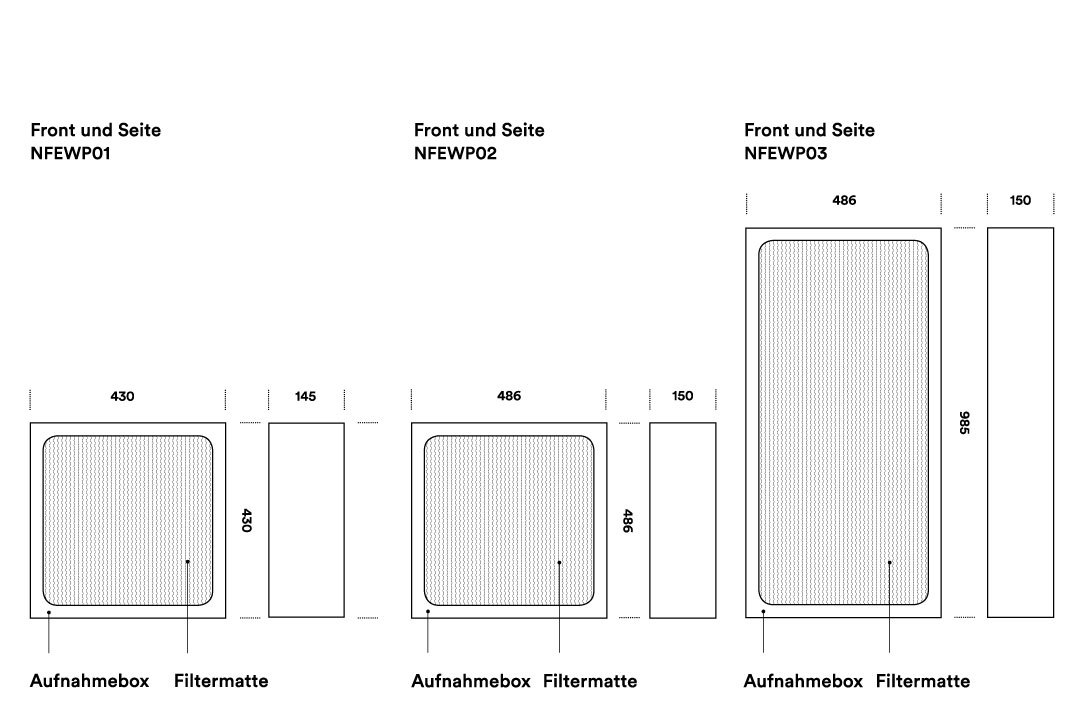

Abmessungen (mm)

Hinweis

  • Maßtoleranz+1 mm / –1 mm
  • Materialdicke1 mm



Filterfläche NFEWP01 entspricht 0,19 m² / Nachfilterelement.
Filterfläche NFEWP02 entspricht 0,22 m² / Nachfilterelement.
Filterfläche NFEWP03 entspricht 0,46 m² / Nachfilterelement.

Je nach Oberflächenmaterial werden verschiedene Filtermaterialieneingesetzt.

edrizzi® NFEWP Datenblatt

Zusätzliche Empfehlungen

edrizzi® Gebrauchsanweisung
