edrizzi® VARIO

Farbnebelabscheider aus Wellpappe

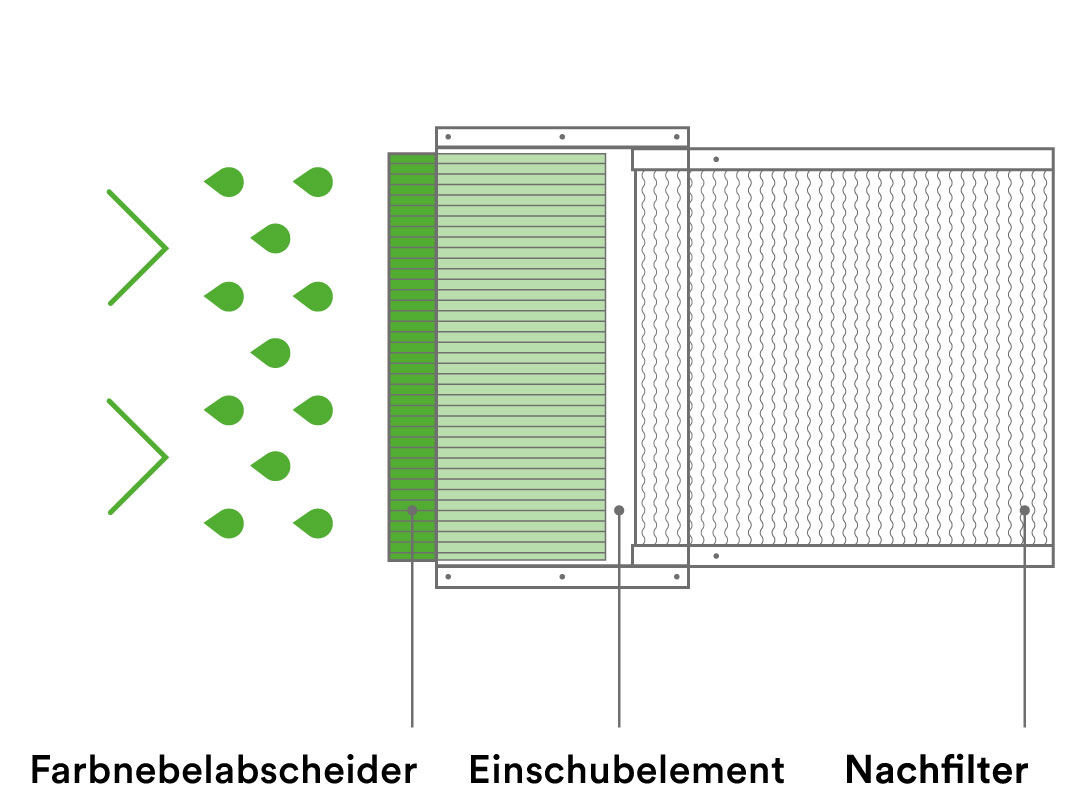

Die Vario Boxen sind die zentrale Komponente des durchdachten, modularen Trockenabscheidesystems edrizzi®. Sie entfalten ihr volles Potenzial im Zusammenspiel mit den darauf abgestimmten edrizzi® Nachfiltern und den originalen edrizzi® Einschubelementen als Stützkonstruktion. Die Farbnebelabscheider bestehen zu 100 % aus Wellpappe. Um Logistik und Lagerkapazitäten wirtschaftlich zu nutzen, werden sie flach und zerlegt geliefert. Der Aufbau erfolgt rasch und intuitiv.

edrizzi® unterscheidet drei Typen von Farbnebelabscheidern. Die Type edrizzi® Vario medium ist die Lösung für den Großteil aller Oberflächenmaterialien und ist seit 2003 in allen Branchen erprobt und erfolgreich im Einsatz. Die Type edrizzi® Vario fine wurde für die seltenen Fälle entwickelt, in denen ein höherer Abscheidegrad als bei der Type medium erforderlich ist. Die Type edrizzi® Vario rough deckt jene Anwendungsfälle ab, wo Oberflächenmaterialien mit der Tendenz zum Aufschäumen verwendet werden.

Die Typen Vario 300 fine, medium und rough bestehen aus brandhemmender Wellpappe der Baustoffklasse B1 nach DIN 4102 und erfüllen somit höchste Anforderungen an den vorbeugenden Brandschutz. Die Type Vario 300 medium hydro ist nassfest und für Anwendungen mit hoher Luftfeuchtigkeit oder besonders wässrigem Overspray ideal.

edrizzi® Vario 300 und 500



Klicken Sie auf die Symbole für Detailinformationen.

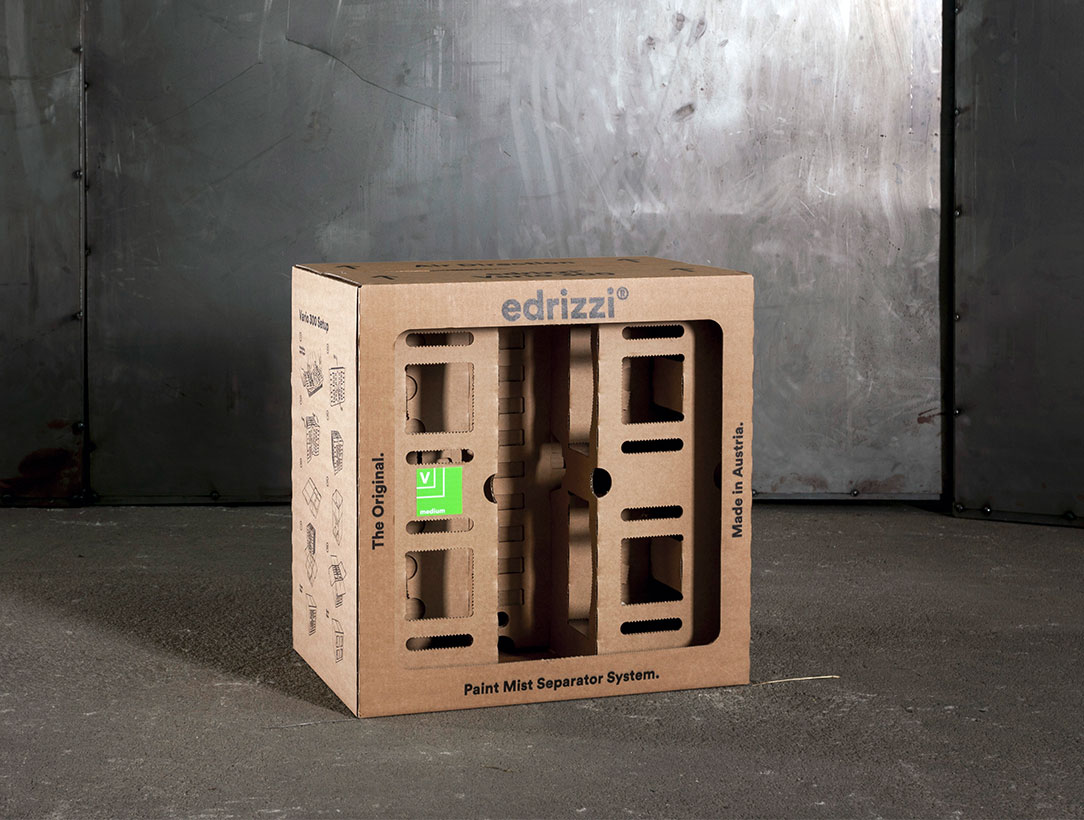

Vario 300

Technische Daten

  • Vario300
  • FilterklasseFarbnebel­abscheider
  • Aufnahme­kapazität bis 100 kg/m2
  • Abscheidegradbis 97 %
  • Feuchte­beständigkeithöchst­mögliche Stabilität bei hoher Feuchtigkeit
  • BrandverhaltenZertifizierung DIN4102 Prüfung auf Schwer­entflamm­barkeit. Baustoffklasse B1: brand­hemmend
  • Lager­bedingungenEmpfohlen: Temperatur 15 – 25 °C rel. Luftfeuchtigkeit 45 – 65 %

Ausführungen

Ausführung Anfangs- druck- differenz Nenn- Volumenstrom empf. Anströmungs- geschwindigkeit Brand- hemmend* nassfest
VARIO 300 medium 68 Pa 2000 - 3000 m³/m²/h 0,25 - 2 m/s *
VARIO 300 medium hydro 68 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s   *
VARIO 300 fine 105 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s *
VARIO 300 rough 21 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s *

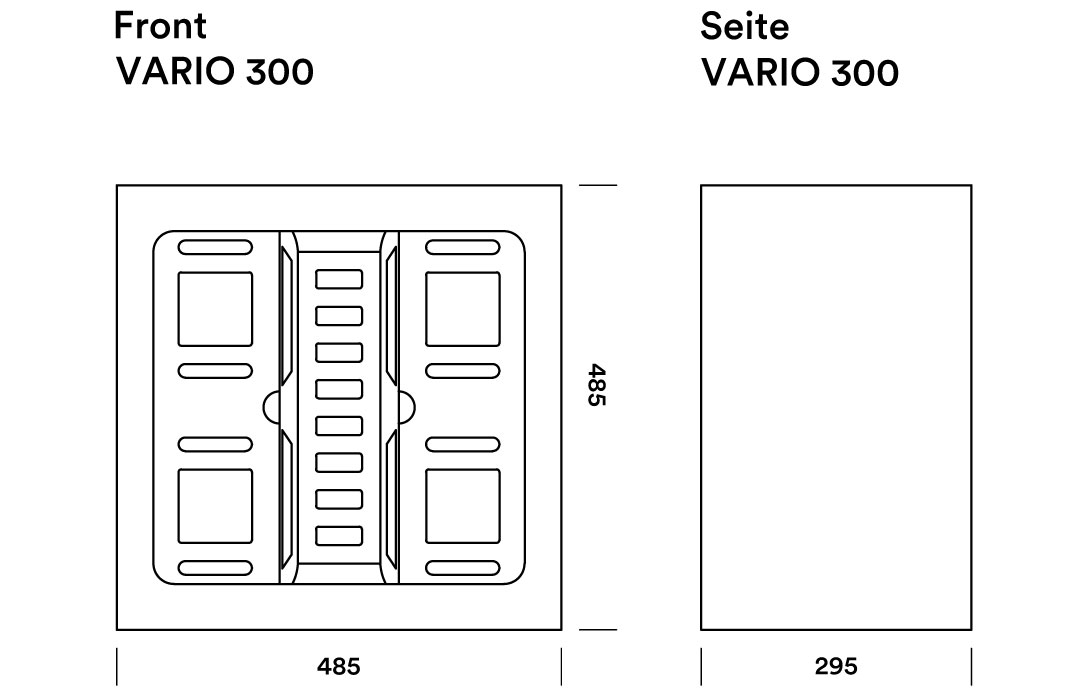

Abmessungen (mm)

Die Typen edrizzi® Vario 300 können mit den Einschubelementen E300  sowie allen Nachfiltertypen im System kombiniert werden.

edrizzi® Vario 300 Datenblatt

Zusätzliche Empfehlungen

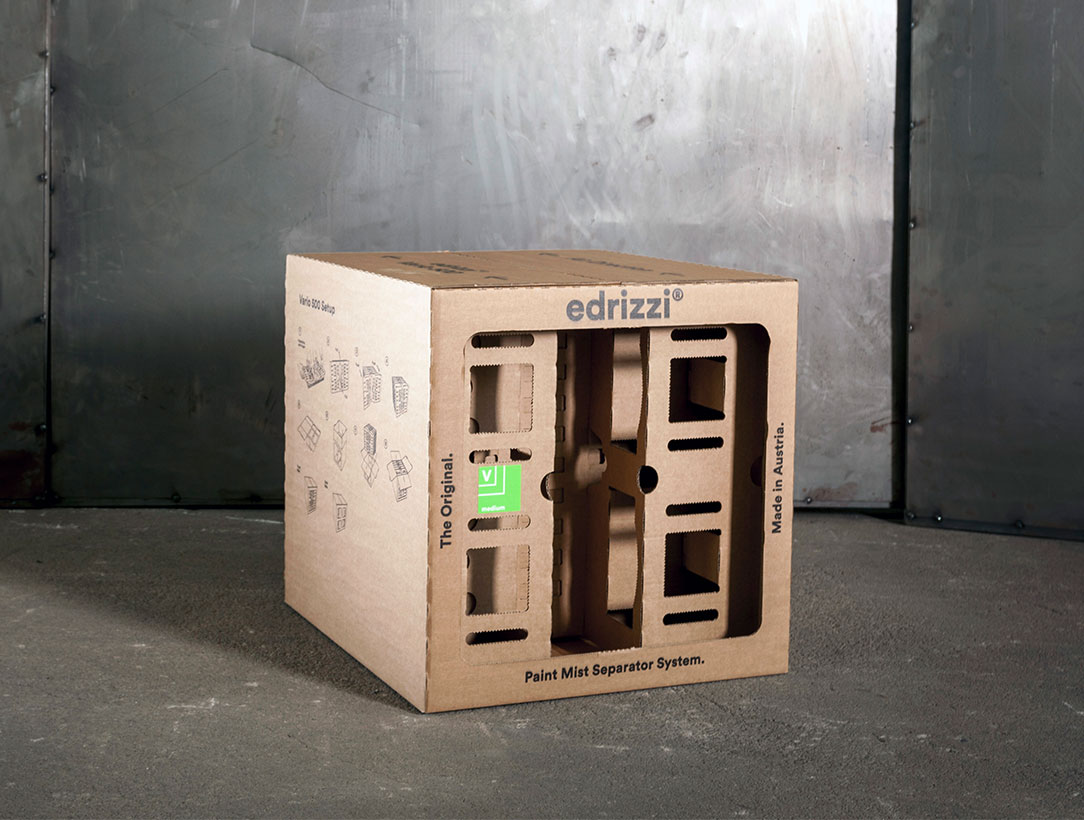

Vario 500

Technische Daten

  • Vario500
  • FilterklasseFarbnebel­abscheider
  • Aufnahme­kapazität bis 100 kg/m2
  • Abscheidegradbis 97 %
  • Feuchte­beständigkeithöchst­mögliche Stabilität bei hoher Feuchtigkeit
  • Brand­verhaltenZertifizierung DIN4102 Prü­fung auf Schwer­entflammbarkeit. Baustoff­klasse B1: brandhemmend
  • Lage­rbedingungenEmpfohlen: Temperatur 15 – 25 °C rel. Luftfeuchtigkeit 45 – 65 %

Ausführungen

Ausführung Anfangs- druck- differenz Nenn- Volumenstrom empf. Anströmungs- geschwindigkeit Brand- hemmend* nassfest
VARIO 500 medium 68 Pa 2000 - 3000 m³/m²/h 0,25 - 2 m/s *
VARIO 500 medium hydro 68 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s   *
VARIO 500 fine 105 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s *
VARIO 500 rough 21 Pa 2000 - 2000 m³/m²/h 0,25 - 2 m/s *

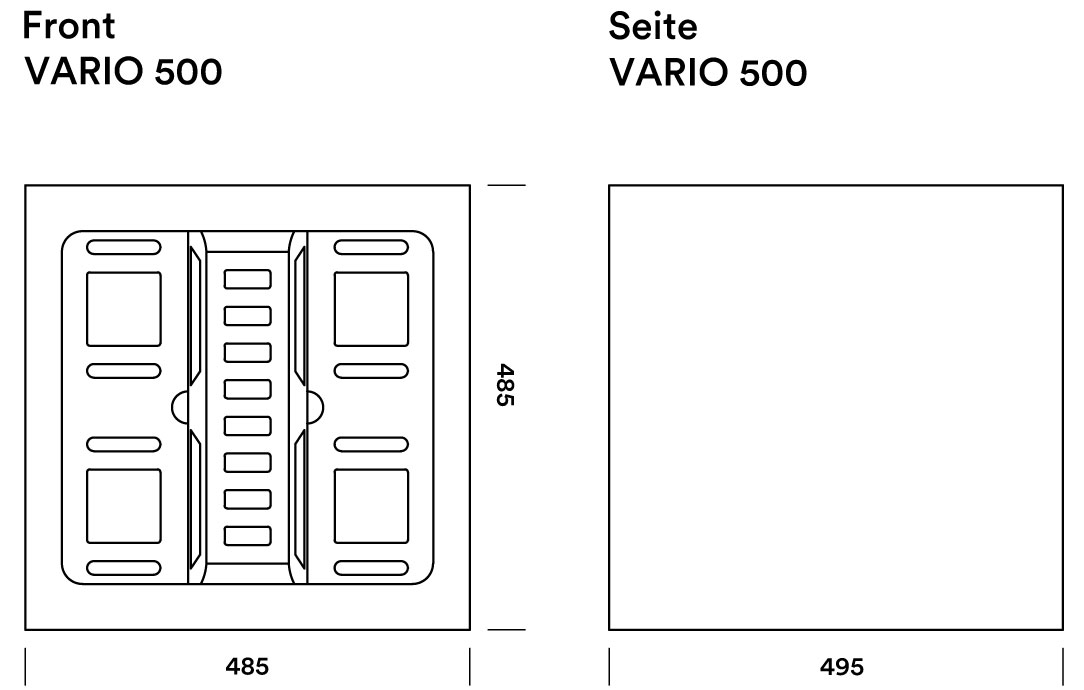

Abmessungen (mm)

Die Typen edrizzi® Vario 500 können mit den Einschubelementen E500 sowie allen Nachfiltertypen im System kombiniert werden.

edrizzi® Vario 500 Datenblatt

Zusätzliche Empfehlungen
